Bộ Thu Và Phát Mô-đun (Master - Slave) Không Dây TXRX-2.4G 6 Kênh - 4901826 _{Yêu thích}

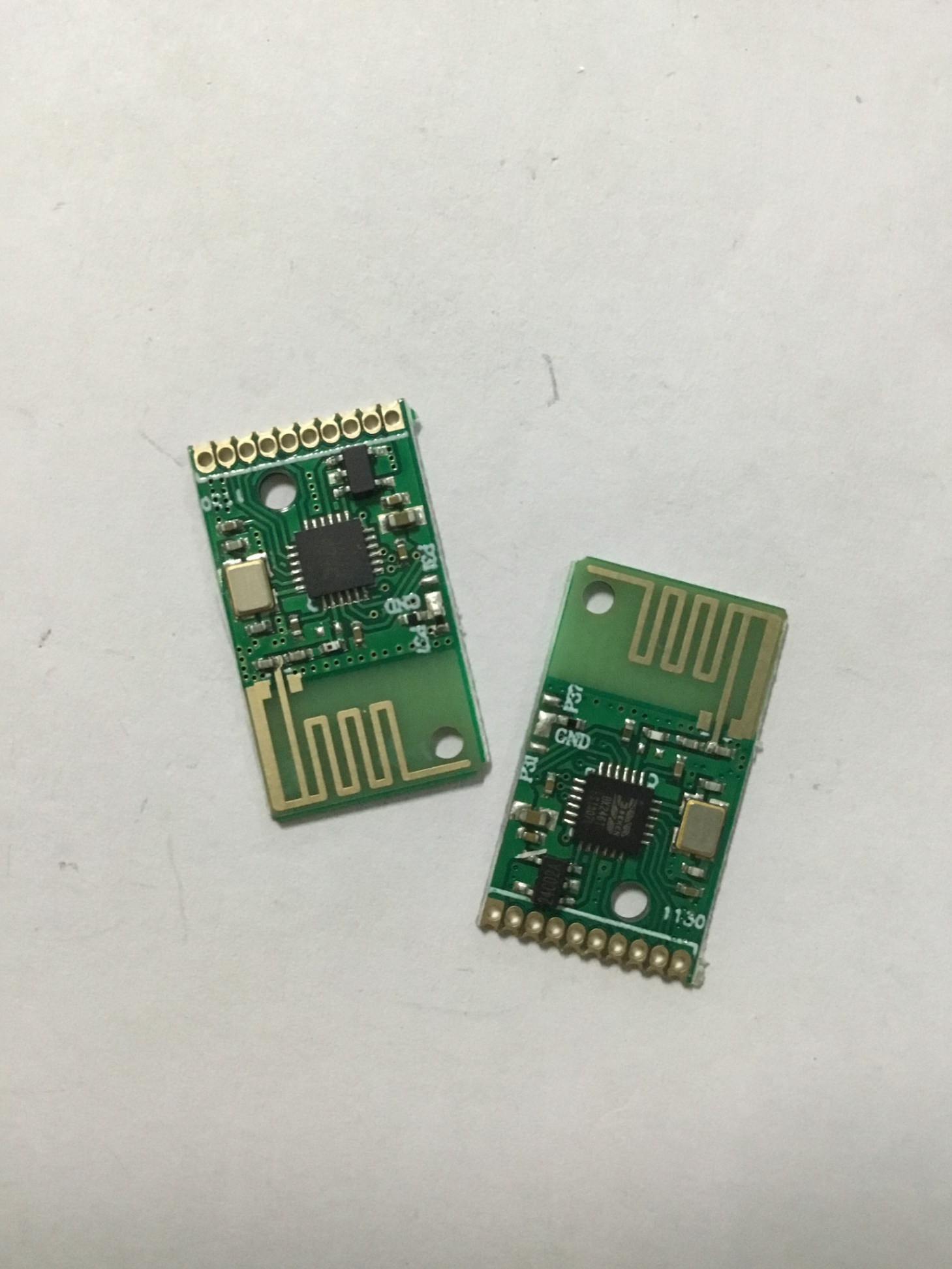

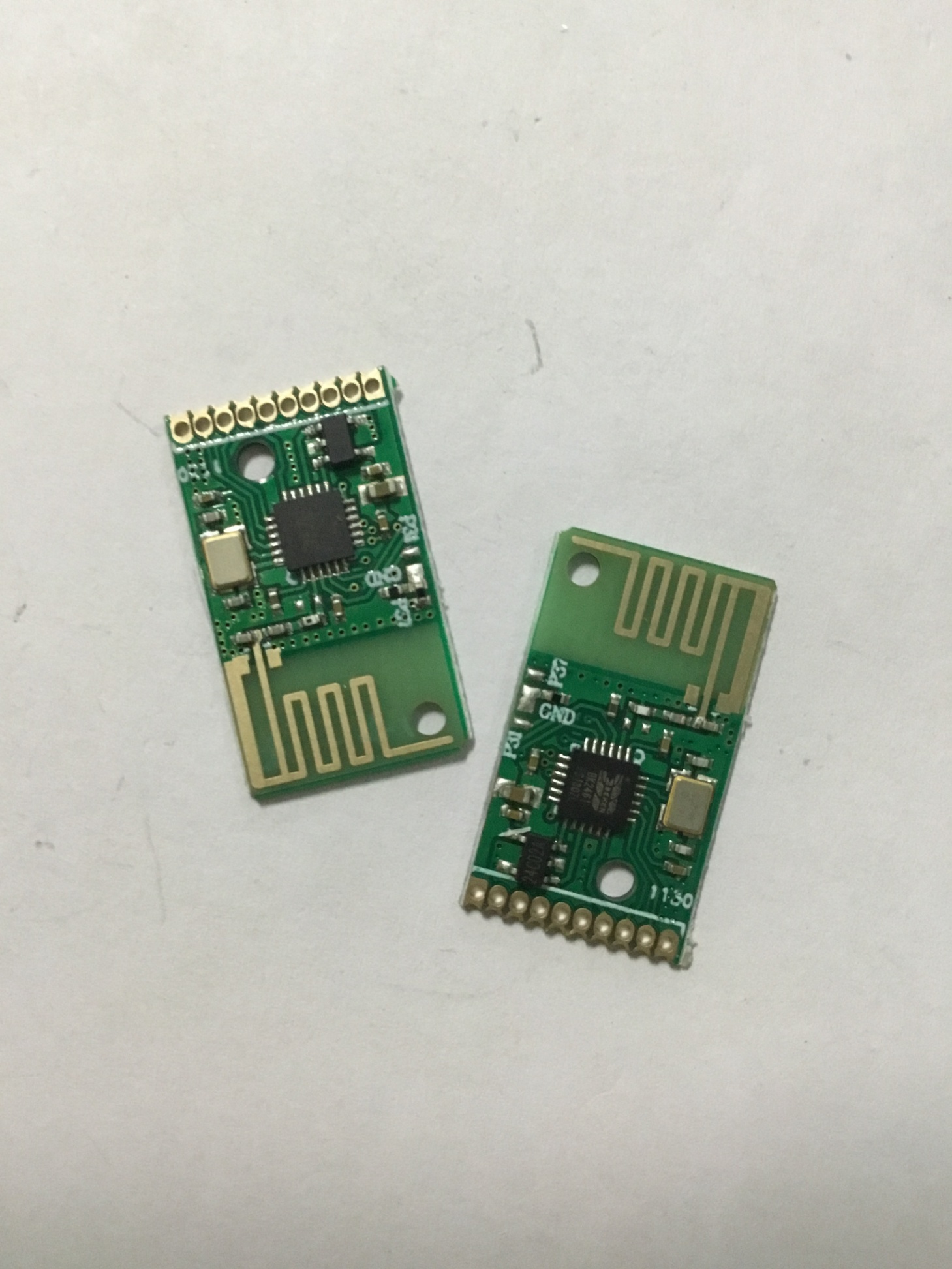

Bộ Thu Và Phát Mô-đun (Master - Slave) Không Dây TXRX-2.4G  6 Kênh

Đặc điểm kỹ thuật:
Chất liệu: bảng mạch PCB, linh kiện điện tử
Loại và kích thước tùy chọn: app.1.3 x 2.5cm/0.51 x 0.98in
Màu sắc: Xanh lá
Số lượng: 1 Bộ
Thông số sản phẩm:
TY24D-TX (mô-đun truyền)
Tần suất làm việc: 2.4G
Điện áp làm việc: 2.5-3.6V
Dòng phát xạ: 0-15ma
Công suất đầu ra: 5dB
Dòng điện khi ngủ: 3.5ua
Phương pháp điều chế: GFSK
Tốc độ tối đa: 1m
Cổng điều khiển: Đầu vào nút 6 chiều
Hình thức mã hóa: học mã
Dạng ăng ten: Ăng ten PCB
Khoảng cách tham chiếu: 50 mét (có thể truy cập)
TY24D-RX (Mô-đun nhận)
Tần suất làm việc: 2.4G
Điện áp làm việc: 2.5-3.6V
Dòng phát xạ: 23mA
Độ nhạy thu:-85dbm
Phương pháp điều chế: GFSK
Kênh dữ liệu: 6 kênh
Trạng thái đầu ra: chốt/không chốt
Mức đầu ra: 0-mức cao
Hình thức mã hóa: học mã, tự động nhận dạng dữ liệu địa chỉ điều khiển từ xa
Dạng ăng ten: Ăng ten PCB
Khoảng cách tham chiếu: 50 mét (có thể truy cập)

Giới thiệu ghim:
TY24D-TX:
VCC: + 3.3V(2.5-3.6)
B1-B6: chốt dữ liệu 6 kênh, kết nối với nút truyền, hoạt động ở mức thấp
B7: Dành cho chân mã, tìm hiểu các nút, hoạt động ở mức thấp
B8: Cặp mã và chỉ báo trạng thái phát xạ, Đèn Led
GND: GND

TY24D-RX:
VCC: + 3.3V(2.5-3.6)
B1-B6: Pin dữ liệu 6 kênh, đầu ra ở mức cao, thường là 0 cấp
B7: Mã cặp/mã Cặp cấm, mã Cặp nối đất, mã cấm lủng lẳng
B8: Lựa chọn chế độ đầu ra, mặt đất là đầu ra chốt và VCC là đầu ra không chốt
GND: GND

Chức năng chuyển đổi chế độ RX:
Chế độ chốt: cổng đầu ra RX thường ở mức 0, nhấn nút một lần, nhận mức đầu ra cao và chốt, nhấn nút một lần nữa, đầu ra nhận trở thành 0 cấp, cổng B8 cần được kết nối với GND.
Chế độ không chốt: Nhấn và giữ nút truyền, nhận mức đầu ra cao, nhả nút và nhận mức 0. Cổng B8 cần được kết nối với VDD.

Cặp mã và vô hiệu hóa chức năng mã:
TX và RX phải được sử dụng cho mã. RX chỉ có thể xác định TX bằng mã thành công. Sau khi Mã Thành Công, cổng Mã B7 phải bị ngắt kết nối (nổi) để cấm các cặp TX khác, ngăn các bộ điều khiển từ xa khác kiểm soát mã bất hợp pháp. Thiết bị nhận của bạn. Cổng mã Cặp nhận không giới hạn số cặp của bộ điều khiển từ xa (nhiều phiên bản gửi 1) trong trạng thái mã cho phép, cho phép chủ sở hữu xác định một số mã điều khiển từ xa. Nếu Mô-đun nhận (RX) được thay thế sau khi mã được mã hóa, điều khiển từ xa gốc (Tx) cần được mã hóa lại. Điều khiển từ xa chỉ có thể điều khiển thiết bị nhận của riêng mình. Nếu một bộ điều khiển từ xa và Thiết bị nhận của nó được ghép nối với mã, sau đó tìm hiểu khác. Nhận được thiết bị và học tập thành công, Thiết bị nhận sẽ không còn nhận được thông tin của bộ điều khiển từ xa và tự động xóa Bộ điều khiển từ xa. Nếu bạn cần sử dụng điều khiển từ xa này, bạn cần nhận lại mã Cặp thiết bị. Mật khẩu là một địa chỉ 32 bit duy nhất được gửi cho bên kia khi mã được ghép nối. Mỗi hộp số hoặc nhận chỉ có thể lưu trữ một mật khẩu duy nhất. Nếu mã được mã hóa lại, mật khẩu gốc sẽ bị xóa.

Thử nghiệm và sử dụng:
Sau khi Mã Thành Công, nhấn nút truyền B1-B6 để nhận Đầu ra cổng B1-B6 ở mức cao. Sử dụng đèn LED để hiển thị chức năng đầu ra có bình thường không. Khoảng cách tham chiếu mở khoảng 50m. Khởi động thường ở chế độ năng lượng thấp. Nhấn nút khởi động. Dòng phát xạ. Mô-đun nhận có thể cung cấp dòng điện đầu ra 2mA để điều khiển đèn Led 3V. Nếu bạn cần thêm mạch điều khiển nguồn để điều khiển các tải lớn khác, nguồn điện mô-đun không thể đảo ngược và điện áp không thể vượt quá 3.6V. Nếu không, thiết bị cần cung cấp điện áp ổn định. Một điện trở Omega 47 và một tụ điện 10uF được đặt trước VDD để cấp nguồn cho Mô-đun. Mô-đun này là ăng-ten tích hợp của PCB. Ăng-ten phải rời khỏi tấm thép của bo mạch chủ. Nếu không, Khoảng cách truyền và nhận sẽ bị ảnh hưởng. Mô-đun có thể được hàn với các tiêu đề pin và mô-đun không thể được tái sử dụng.
Lưu ý:
Không có gói bán lẻ.
Vui lòng cho phép sai số 0-1cm do đo bằng tay. Vui lòng đảm bảo rằng bạn không phiền trước khi đặt giá thầu.
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực của sản phẩm. Cảm ơn bạn!

Gói bao gồm:
1 x Mô Đun Máy phát
1 x Mô đun thu
