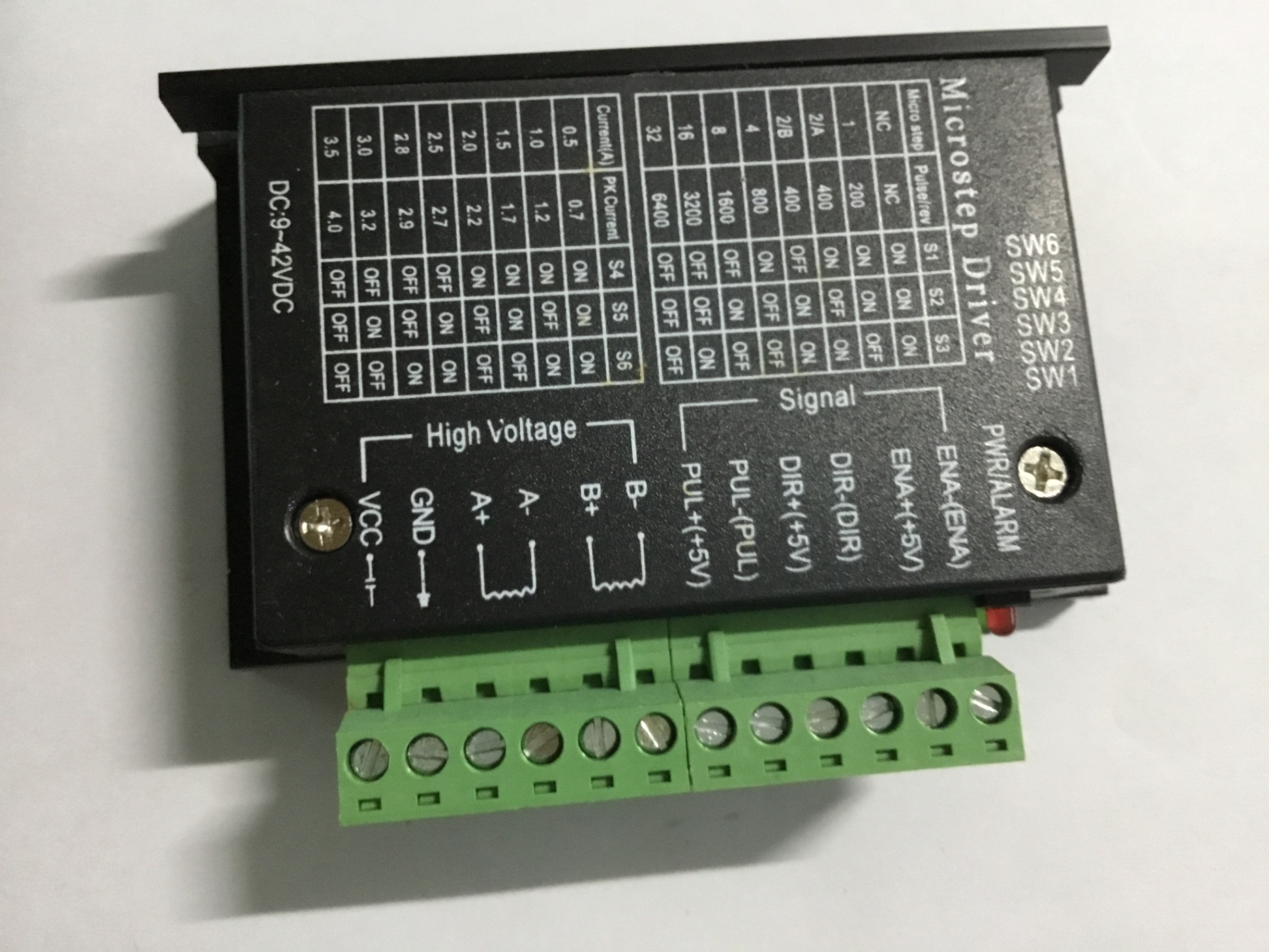

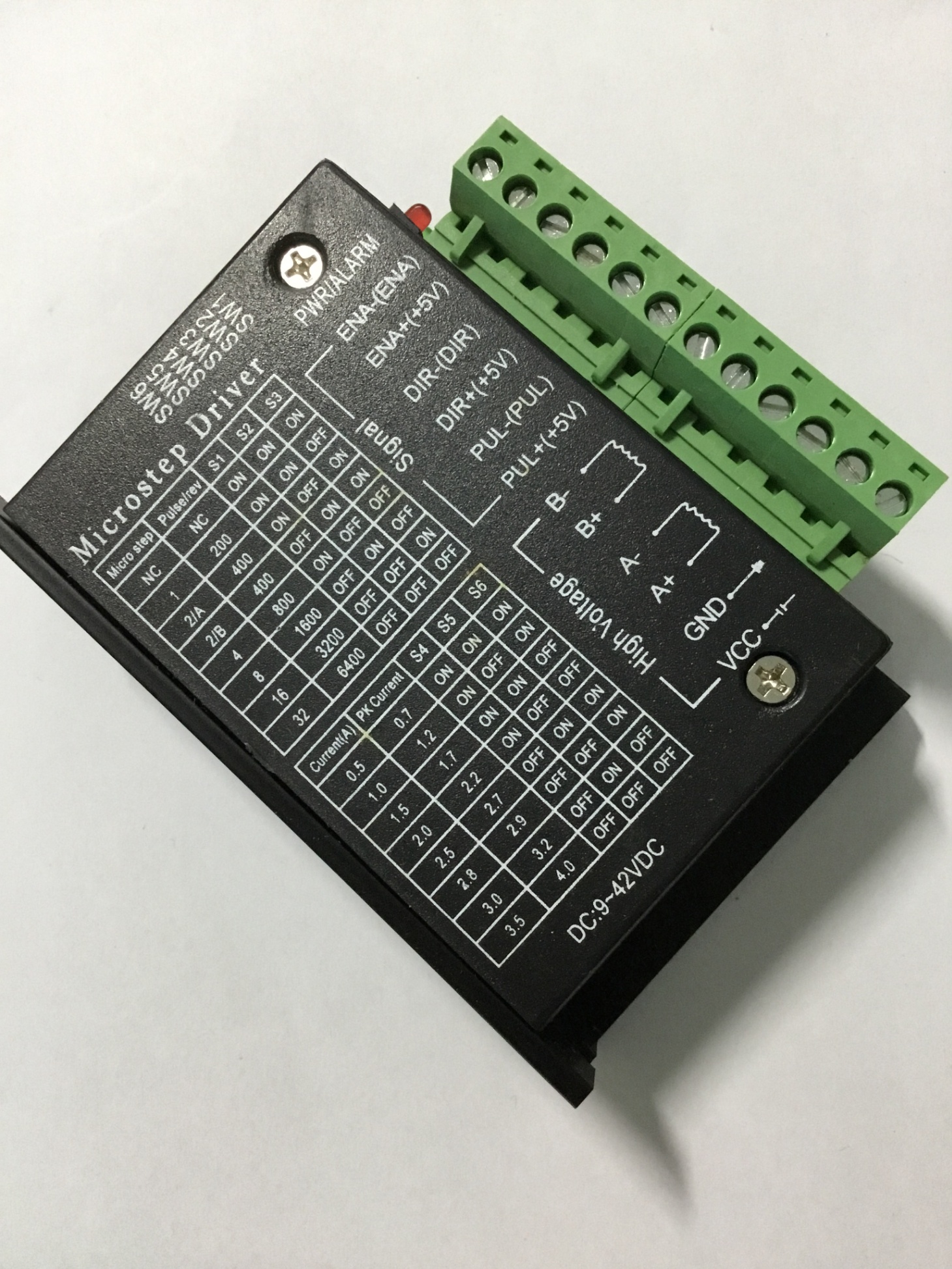

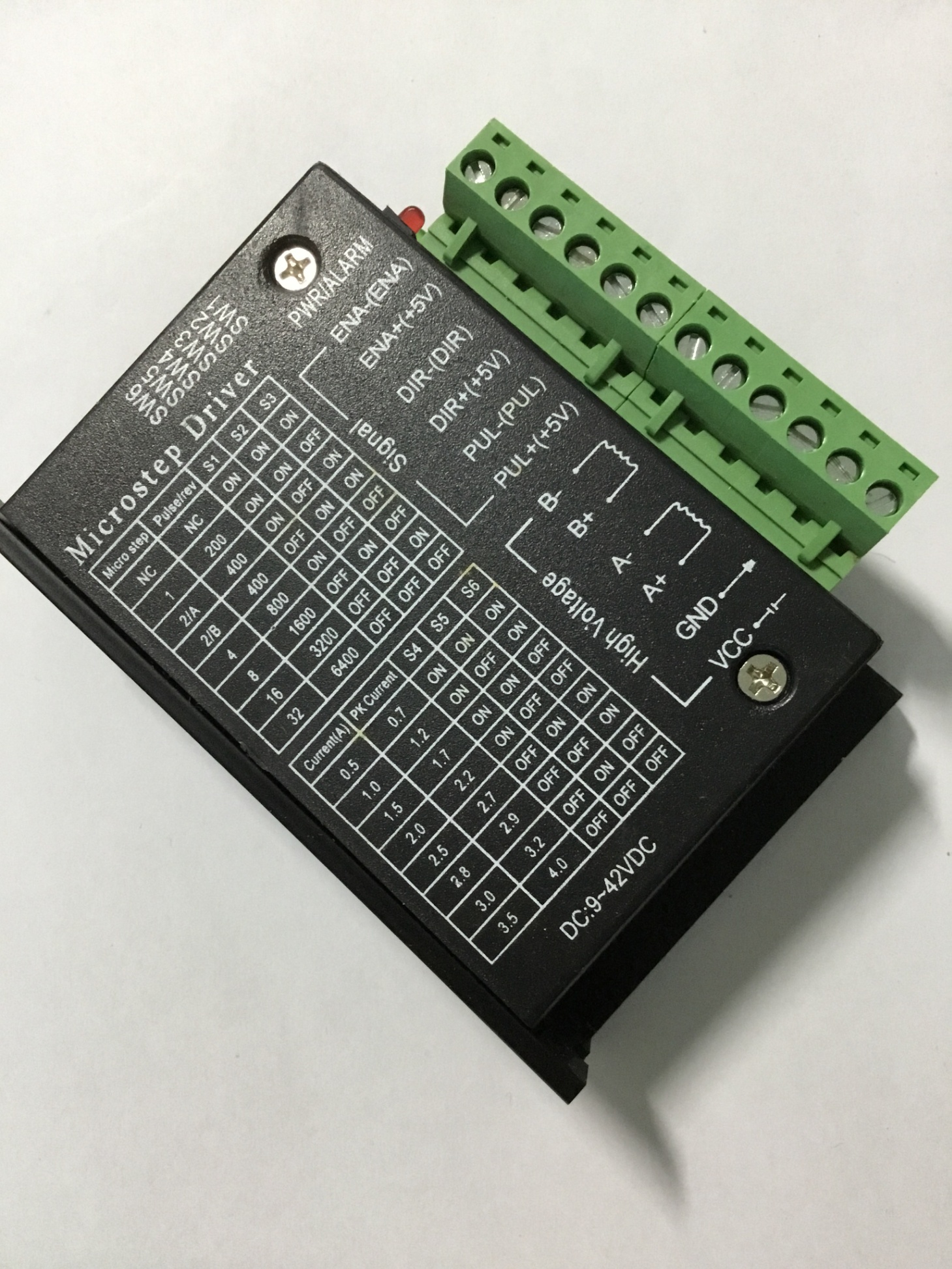

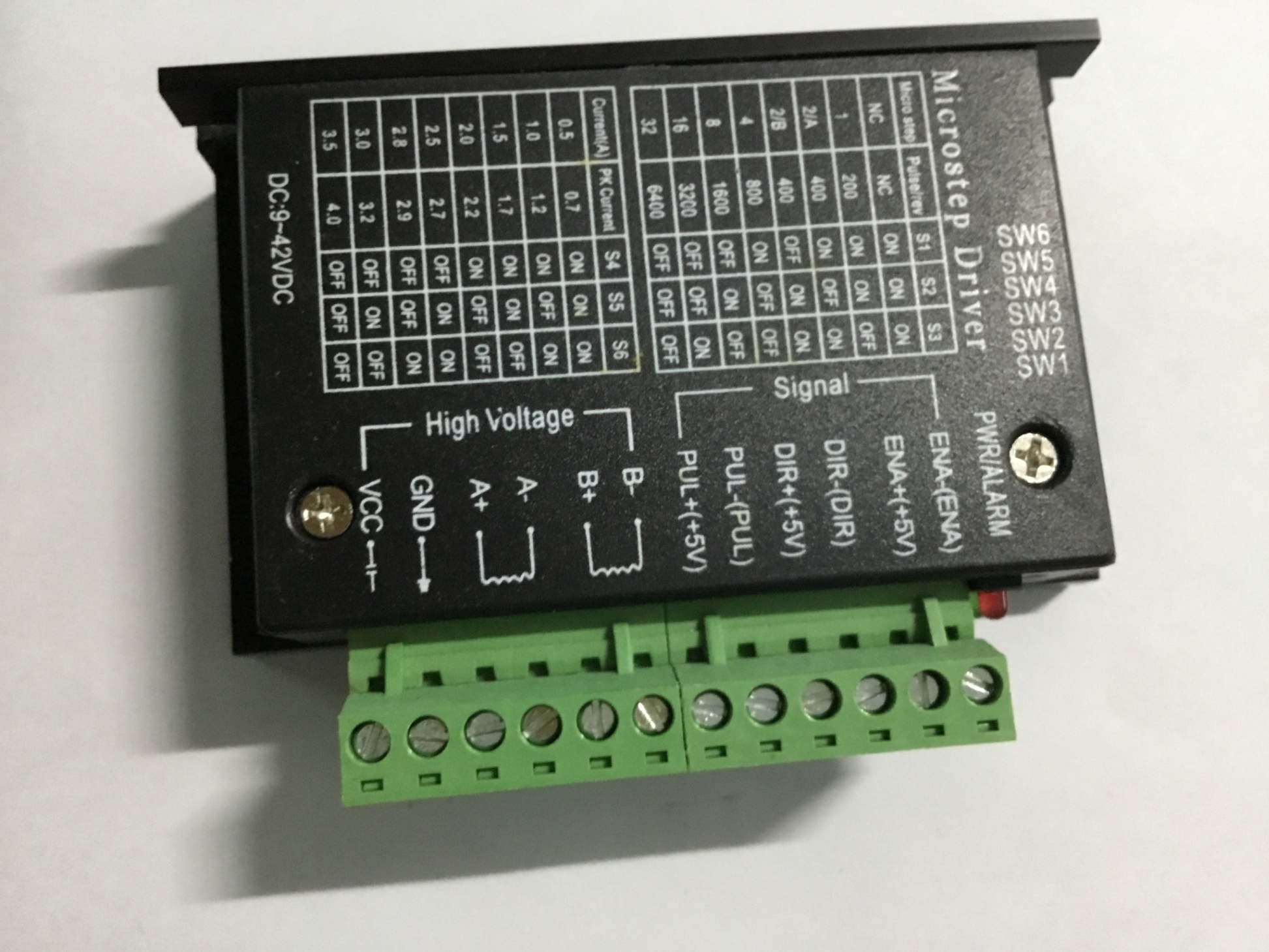

Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC - Step driver module - 4902536 _{Yêu thích}

Nguồn cấp tối đa : DC 40V

Dòng ra tối đa : 4A Độ phân giải: 1/1, 1/2, 1/4, 1/8, & 1/16.

Driver: TB6600HQ/HG Single-chip bipolar sinusoidal micro-step stepping motor driver, công nghệ mới nhất BiCD 0.13nm

Có thể điều khiển đảo chiều quay ON resistance (upper + lower) = 0.4Ohm

Tích hợp chân Reset và Enable

Tích hợp tính năng Standby

Tích hợp bảo vệ quá nhiệt TSD

Tích hợp bảo vệ quá áp UVLO

Kích thước: 96 x 57 x 35mm

TÀI LIỆU THAM KHẢO

Sơ đồ kết nối

Tín hiệu ngõ vào :

CP +: Tín hiệu xung +

CP -: Tín hiệu xung –

DIR +: Điều khiển chiều quay motor +

DIR – : Điều khiển chiều quay motor –

EN +: Chân Enable điều khiển động cơ +

EN-: Chân Enable điều khiển động cơ –

Kết nối Motor :

A +: Phase + của động cơ

A – : Phase – của động cơ

B +: Phase + của động cơ

B – : Phase – của động cơ
