Mạch Giảm Áp Có Hiển Thị 3A - 4902822 _{Yêu thích}

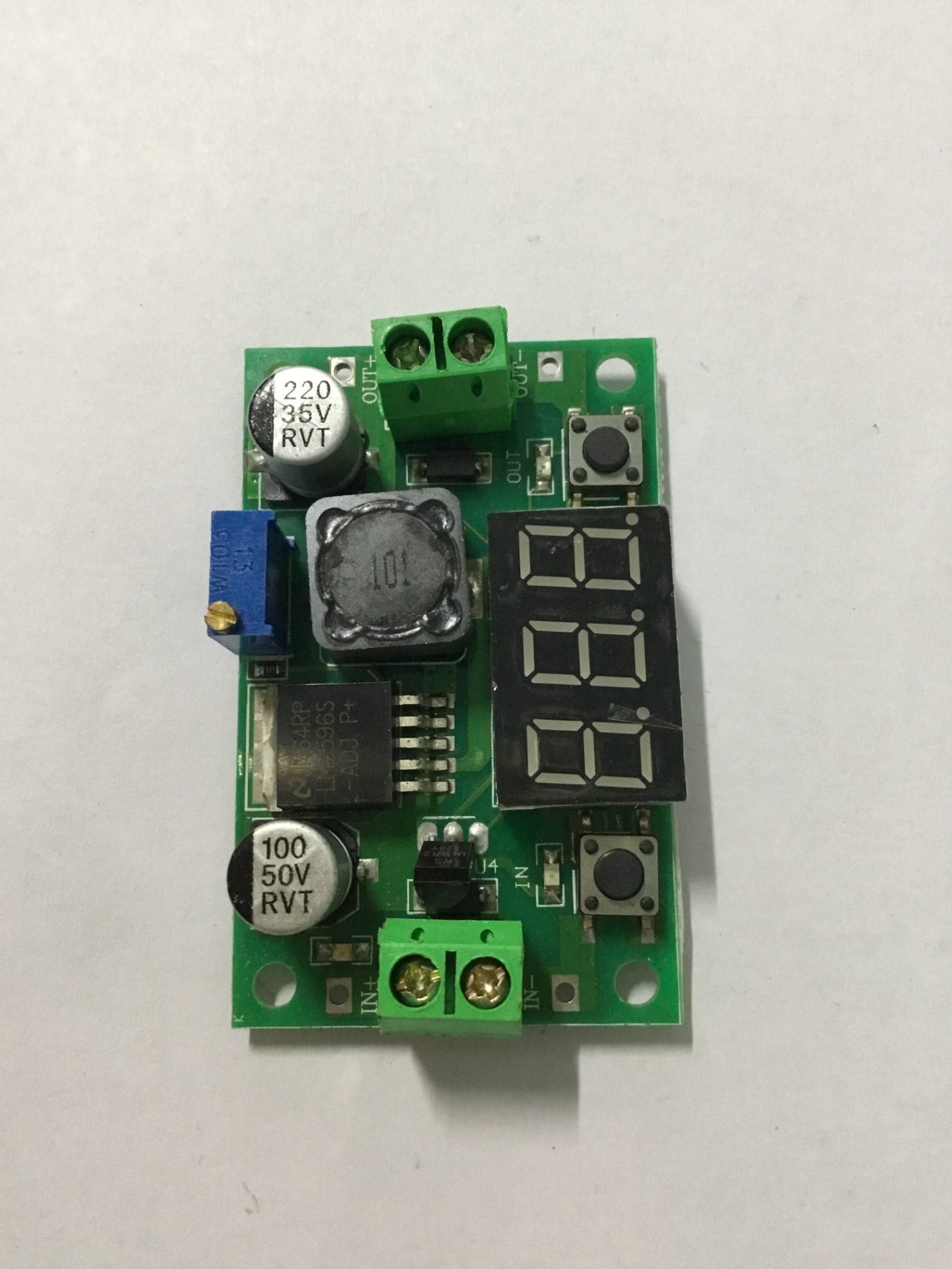

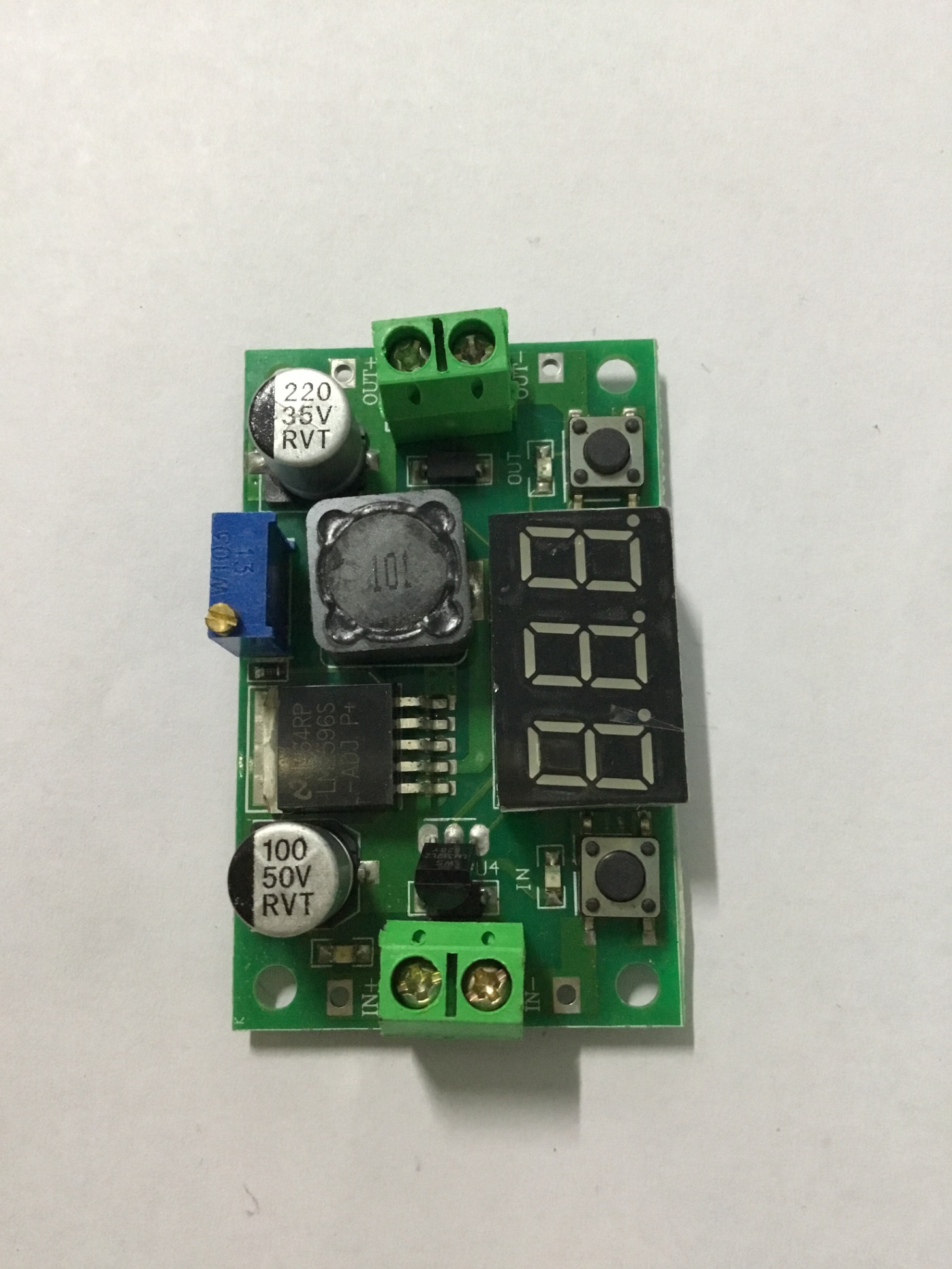

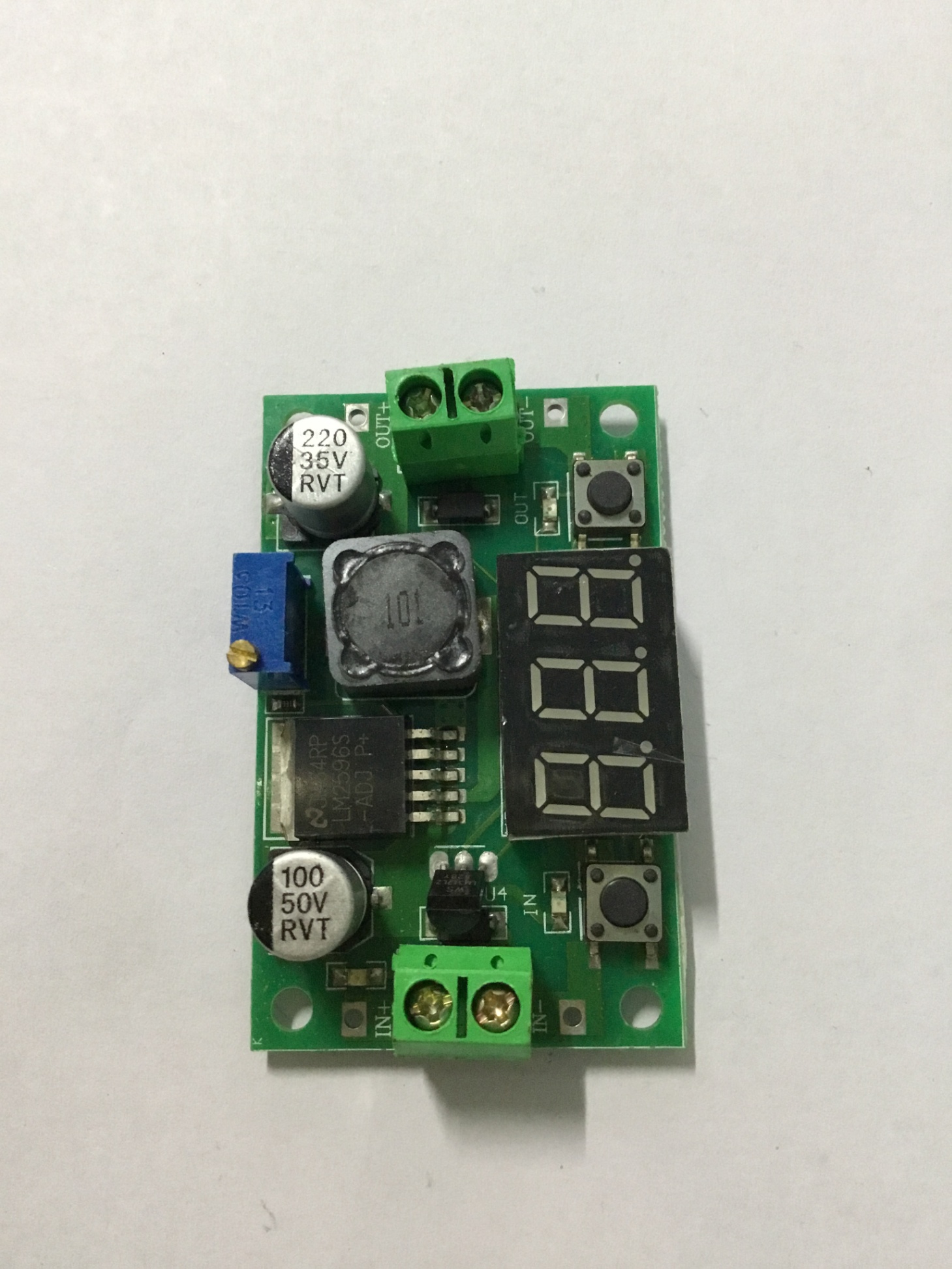

Mạch Giảm Áp LM2596 với 3 led 7 đoạn hiển thị nguồn ngõ ra/vào tiện dụng cho quá trình sử dụng (hiển thị giá trị điện áp sai số trong khoảng +-0,05V), mạch cho dòng điện ngõ ra lên đến 3A. Mạch còn có nút nhấn để chuyển đỗi đo áp ngõ vào và ngõ ra.

Nút bên trái để chuyển chế độ hiển thị điện áp ra/vào trên Led 7 đoạn

Nút bên phải để bật tắt Led

THÔNG SỐ KỸ THUẬT

• Dùng IC LM2596 với tần số lên đến 150Khz.
• Có nút nhấn chuyển chế độ hiển thị ngõ ra/vào.
• Điện áp đầu vào: Từ 4 ~ 40V.
• Điện áp đầu ra: Điều chỉnh được trong khoảng 1.25 ~ 37V.
• Dòng ngõ ra tối đa là 3A., ổn định ở 2A
• Công suất: 15W
• Kích thước: 66 x 35mm.

Lưu ý : Nếu bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng.
