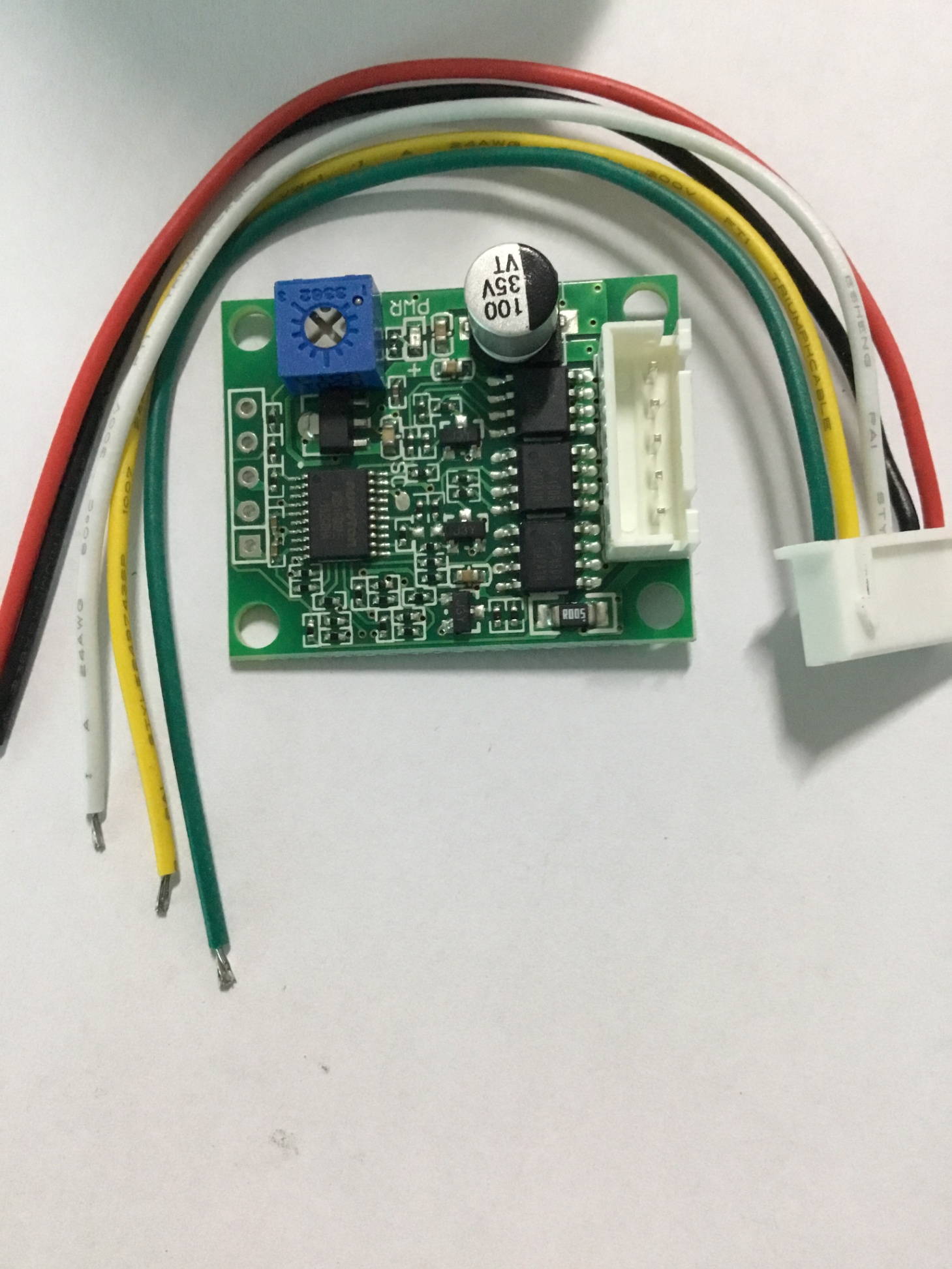

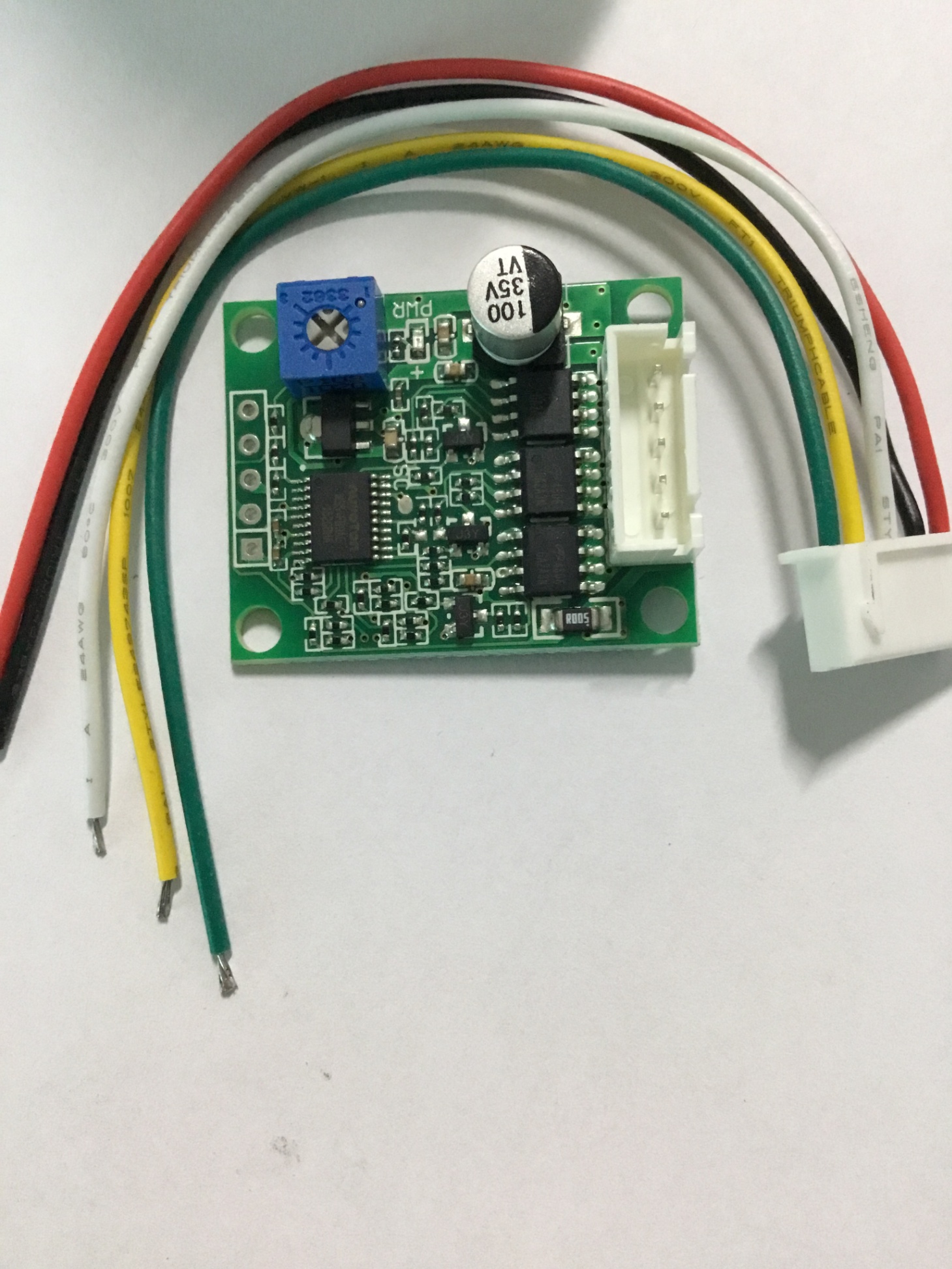

Bo mạch điều khiển động cơ không chổi than BLDC HALL DC6-20V 60W 3 pha - 4901493 _{Yêu thích}

Bộ điều khiển tốc độ động cơ không chổi than DC6-20V 60W

Brushless Hall Motor Driver Motor Board

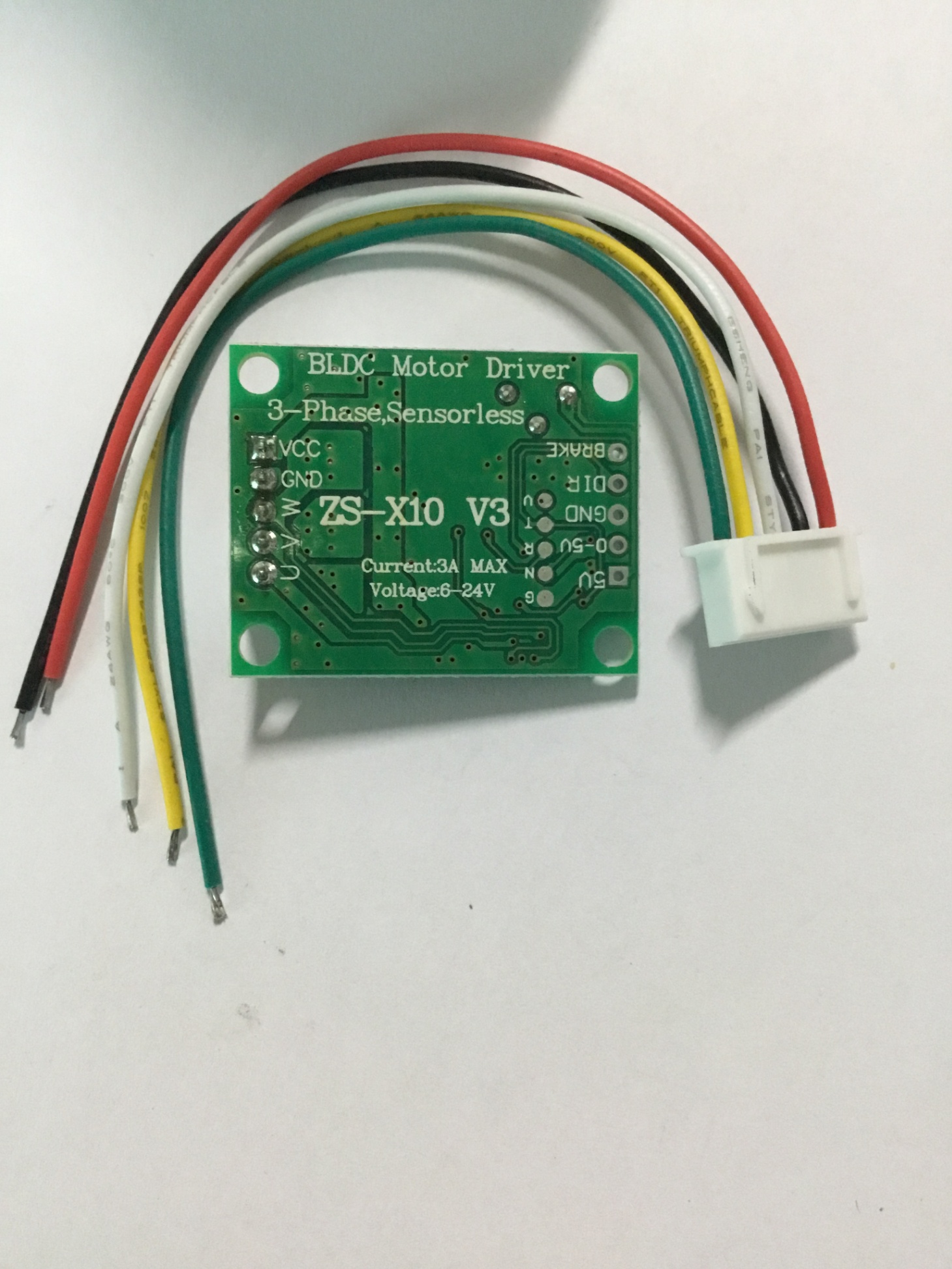

Mô tả giao diện:

1. Đầu ra dòng pha UVW được kết nối với động cơ

2. Nguồn điện chính VCC GND (nguồn điện DC bên ngoài)

Thông số sản phẩm:

Tên sản phẩm: Ổ đĩa không chổi than và Hallless DC ba pha

Model: X10 (không có ý nghĩa)

Điện áp làm việc: 6-20V (giới hạn 5-24V)

Ổ đĩa hiện tại: tối đa 3A

Tốc độ tối đa: 224000 RPM (motor 2 cực), 74000 RPM (motor 6 cực), 40000 RPM (motor 12 cực), 35000 RPM (motor 14 cực).

Kích thước sản phẩm: dài 34MM * rộng 27MM * cao 11MM

Trọng lượng: X10 8g (bao gồm cả dây)

Các tính năng: Trình điều khiển này là trình điều khiển không chổi than dành cho quạt công suất thấp và nó cũng có thể được nhúng vào các hệ thống khác. Nó được sử dụng đặc biệt cho máy bơm không khí, máy bơm nước, máy bơm dầu, quạt, v.v. và các thiết bị điện điều khiển công nghiệp cho động cơ không chổi than ba pha DC có không gian nhỏ và công suất thấp. Mặc định Thời gian giữa không phù hợp với động cơ công suất cao, chẳng hạn như hoạt động dòng điện đầy tải trong thời gian dài, Jianyi cộng với làm mát bằng quạt

Các biện pháp phòng ngừa:

1. Không có cầu chì trong mạch cấp nguồn trên bo mạch chủ. Jianyi đã tự thêm nó. Kết nối ngược cực dương và cực âm của nguồn điện sẽ gây hư hỏng vĩnh viễn cho một số chip trên bo mạch (ngay cả khi nó không hoạt động trong 1 giây)

2. Có bảo vệ chặn động cơ trong quá trình hoạt động bình thường. Vui lòng không đoản mạch một cách giả tạo khi mô-đun không hoạt động bình thường. Khi đoản mạch có thể làm đứt đường dây, vui lòng sử dụng phép thử dòng điện nhỏ và điện áp thấp cho lần kiểm tra dây đầu tiên. Phù hợp sử dụng động cơ không chổi than DC ba pha với dòng điện và công suất tương đương

3. Không kết nối động cơ rõ ràng không phù hợp với điện áp, dòng điện hoặc công suất của mô-đun ổ đĩa, để tránh hư hỏng "vô nghĩa" không thể giải thích được
