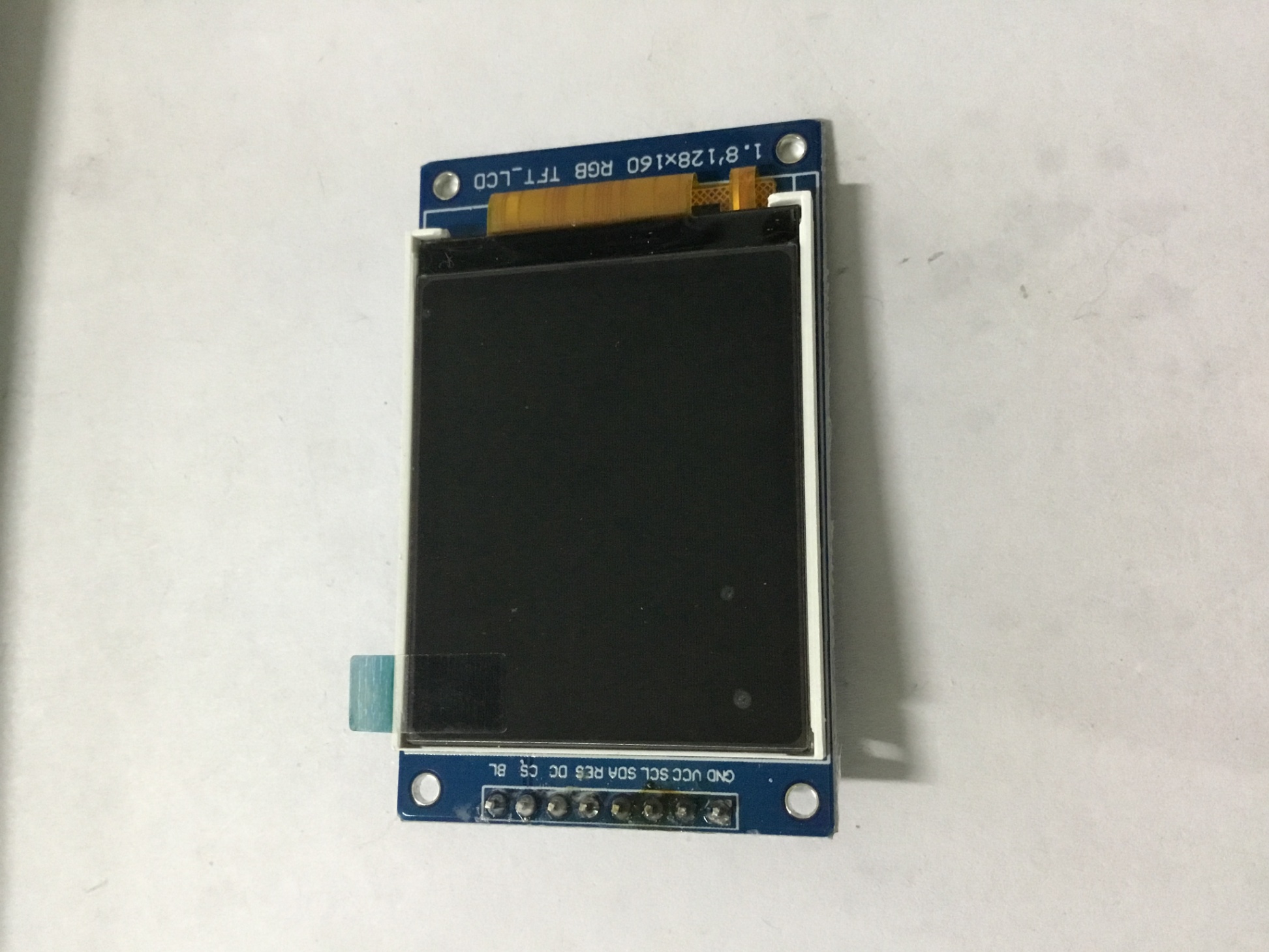

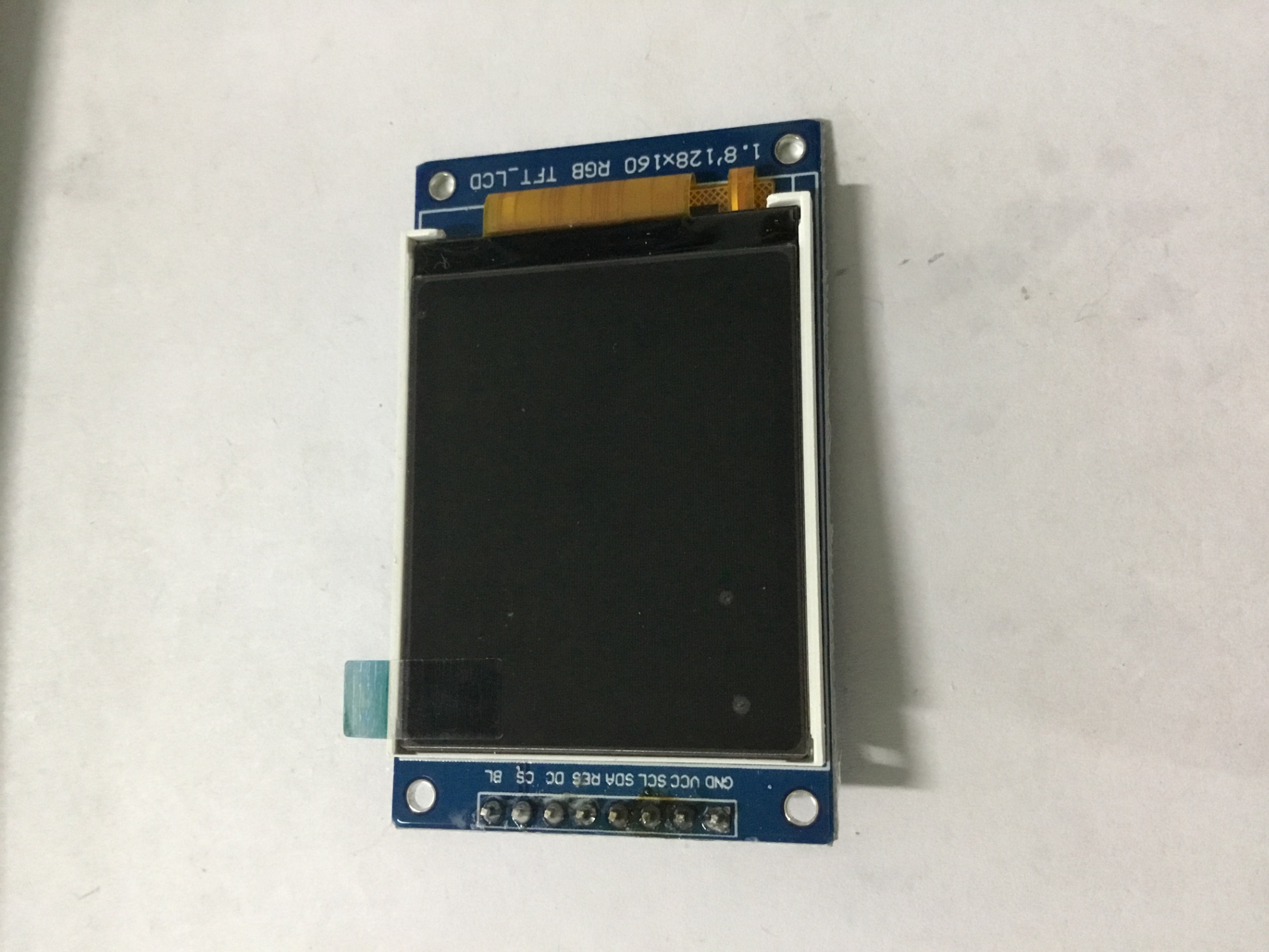

Màn Hình Hiển Thị LCD TFT Đủ Màu SPI 1.8 Inch 128X160, Chip Điều Khiển ST7735S

http://www.ece.ucf.edu/~zakhia17/EEL4742/Data_Sheet_LCD_Controller.pdf

Mô tả:
Hàng mới 100% và chất lượng cao
Tính năng:
Chế độ hiển thị-TFT
Giao diện SPI dữ liệu đầu vào, điều khiển IC st7735s.
Độ phân giải 128rgbx160 điểm, hướng hiển thị lúc 12 giờ.
LCD Vùng hoạt động 28.03 (rộng) x 35.04 (cao), kích thước pixel 0.219 (rộng) x 0.219 (cao).

Mô tả pin:
Pin không có biểu tượng mô tả
Đất 1 GND
Nguồn 2 VDC 3.3 V
Pin đồng hồ 3 SCL Series
Dòng nhập dữ liệu 4 SDA
Chốt thiết lập lại 5 Res LCM
Chân này đang đặt lại đầu vào tín hiệu. Khi pin yếu, việc khởi tạo chip sẽ được thực hiện! Giữ bu lông này cao trong quá trình hoạt động bình thường.
6 dữ liệu/điều khiển DC
7 chip CS, chọn
Nền Pin điều khiển 8 BLK

Thông số kỹ thuật:
Loại sản phẩm: mô-đun hiển thị LCD TFT màu
Chất liệu: Nhựa + linh kiện điện tử
Kích thước: 35x5 6mm/1.3x2.2in
Màu sắc: Như hình
Kích thước màn hình: 1.8 inch
Chip điều khiển: st7735
Độ phân giải: 128x160
Diện tích hiển thị: 28.03x35.04(mm)
Loại giao diện: Giao diện SPI
Số lượng chân: 8 chân
Màu hiển thị: đủ màu
Kích thước Pixel: 0.219x0.219 (mm)
Nhiệt độ làm việc: -20-70 độ
Điện áp làm việc: 3.3V
