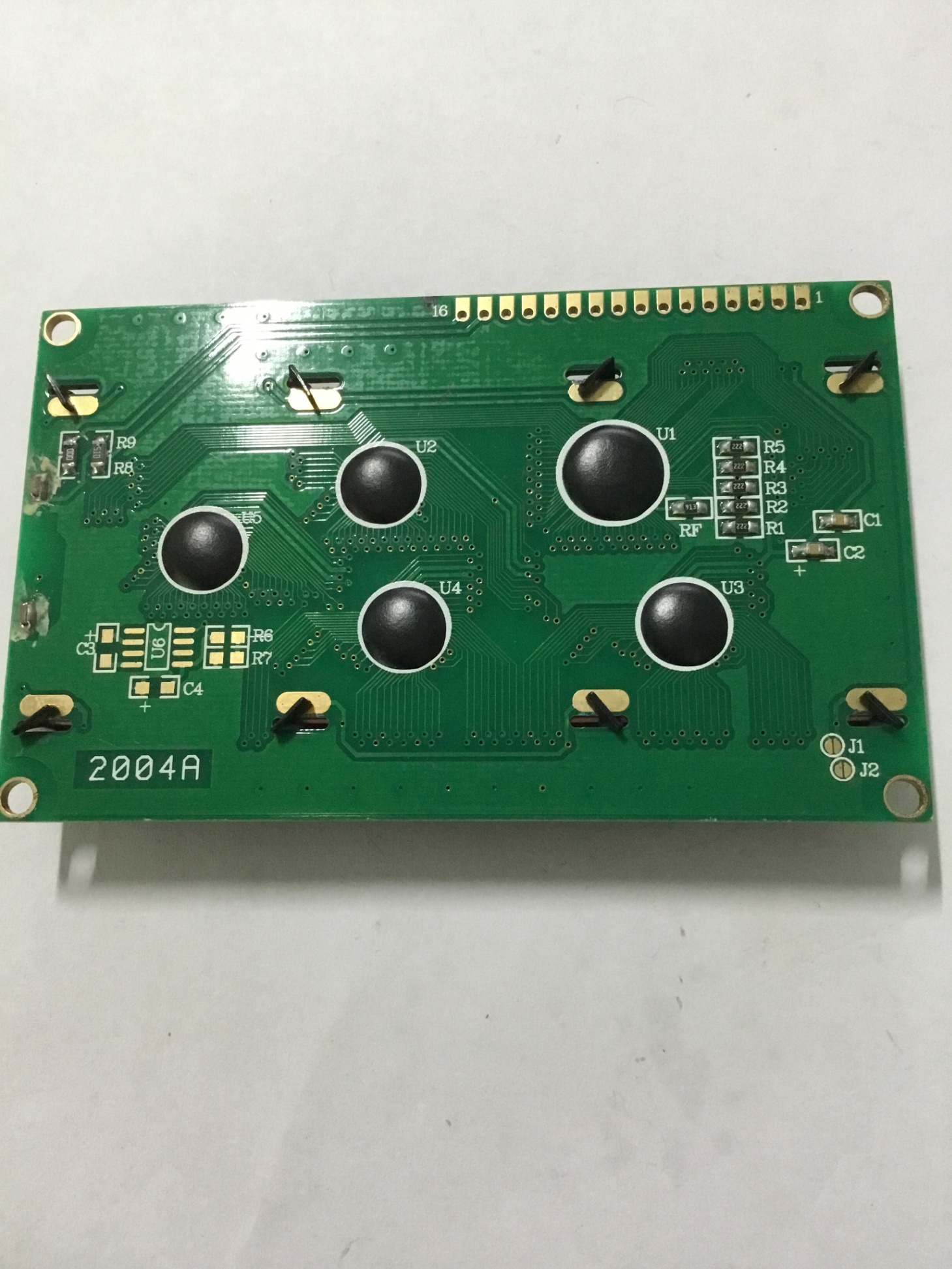

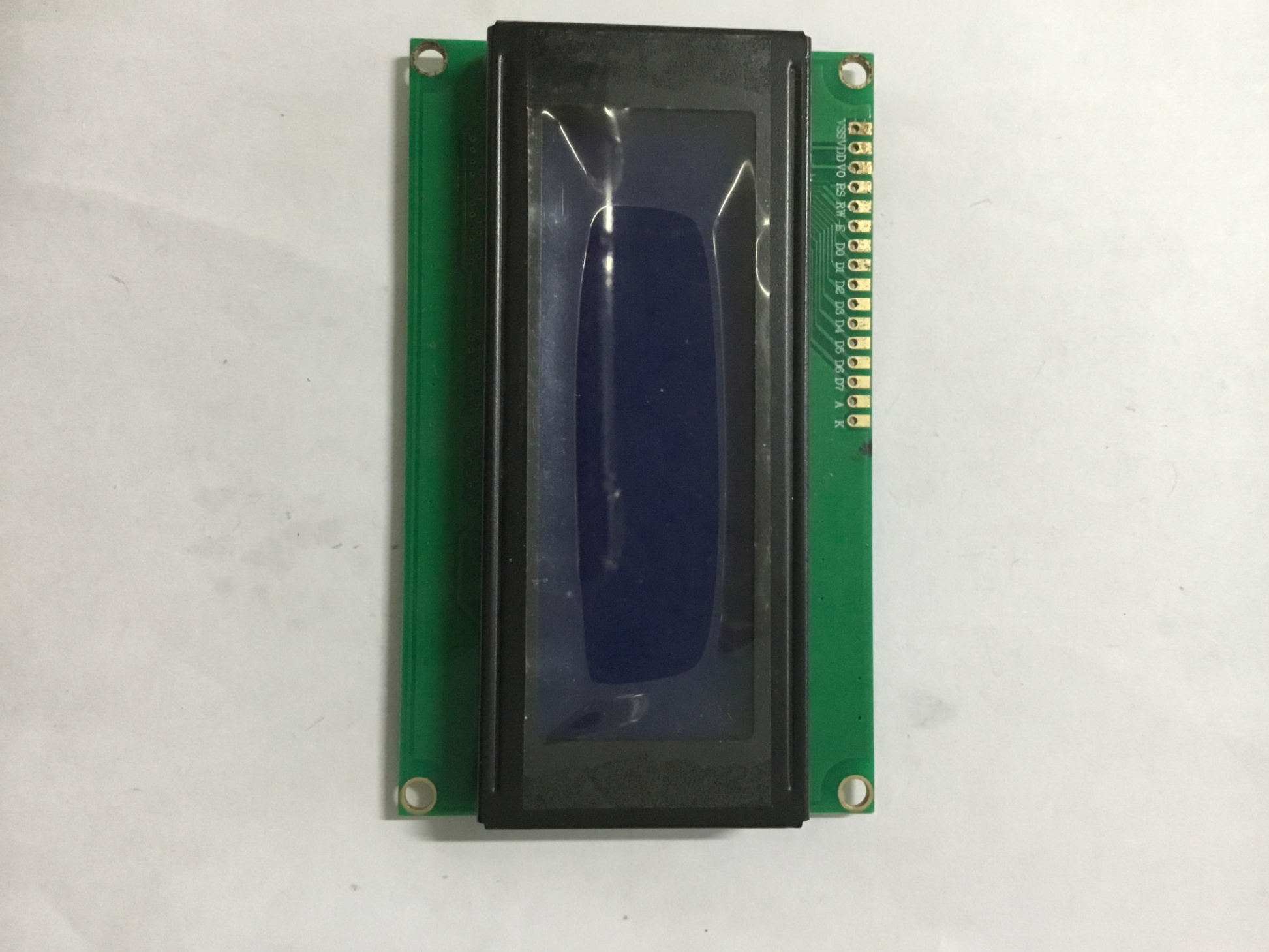

Màn hình LCD 2004 (xanh dương) màn hình LCD 20x4

https://uk.beta-layout.com/download/rk/RK-10290_410.pdf

Thông số kỹ thuật

- Model: LCM2004A (nền xanh dương, chữ trắng)

- Kích thước ngoài: 98x60mm

- Kích thước mặt sắt: 76x26mm

- Kích thước màn: 29.5x47.5mm

- Độ rộng điểm ảnh: 0.55x0.55mm

- Điện áp hoạt động: 5V DC

- Nhiệt độ hoạt động: -10 đến +60 độ C

- IC điều khiển: SPLC780

- Chức năng các chân của LCD
      +  Chân 1: (Vss) Chân nối đất cho LCD, khi thiết kế mạch ta nối chân này với GND của mạch điều khiển
      +   Chân 2: VDD Là chân cấp nguồn cho LCD, khi thiết kế mạch ta nối chân này với VCC = 5V của mạch điều khiển
      +   Chân 3: VEE là chân điều chỉnh độ tương phản của LCD.
      +   Chân 4: RS Là chân chọn thanh ghi (Register select). Nối chân RS với logic “0” (GND) hoặc logic “1” (VCC) để chọn thanh ghi.
             -   Logic “0”: Bus DB0-DB7 sẽ nối với thanh ghi lệnh IR của LCD (ở chế độ “ghi” - write) hoặc nối với bộ đếm địa chỉ của LCD (ở chế độ “đọc” - read)
              -  Logic “1”: Bus DB0-DB7 sẽ nối với thanh ghi dữ liệu DR bên trong LCD.
  +   Chân 5: R/W là chân chọn chế độ đọc/ghi (Read/Write). Nối chân R/W với logic “0” để LCD hoạt động ở chế độ ghi, hoặc nối với logic “1” để LCD ở chế độ đọc.
      +   Chân 6: E Là chân cho phép (Enable). Sau khi các tín hiệu được đặt lên bus DB0-DB7, các lệnh chỉ được chấp nhận khi có 1 xung cho phép của chân E.
          -   Ở chế độ ghi: Dữ liệu ở bus sẽ được LCD chuyển vào(chấp nhận) thanh ghi bên trong nó khi phát hiện một xung (high-to-low transition) của tín hiệu chân E.
     -   Ở chế độ đọc: Dữ liệu sẽ được LCD xuất ra DB0-DB7 khi phát hiện cạnh lên (low-to-high transition) ở chân E và được LCD giữ ở bus đến khi nào chân E xuống mức thấp.
 +   Chân 7 - 14: DB0 - DB7 - Tám đường của bus dữ liệu dùng để trao đổi thông tin với MPU. Có 2 chế độ sử dụng 8 đường bus này:
             -  Chế độ 8 bit: Dữ liệu được truyền trên cả 8 đường, với bit MSB là bit DB7.
        -  Chế độ 4 bit: Dữ liệu được truyền trên 4 đường từ DB4 tới DB7, bit MSB là DB7
  +   Chân 15: Nguồn dương cho đèn nền
      +   Chân 16: GND cho đèn nền
