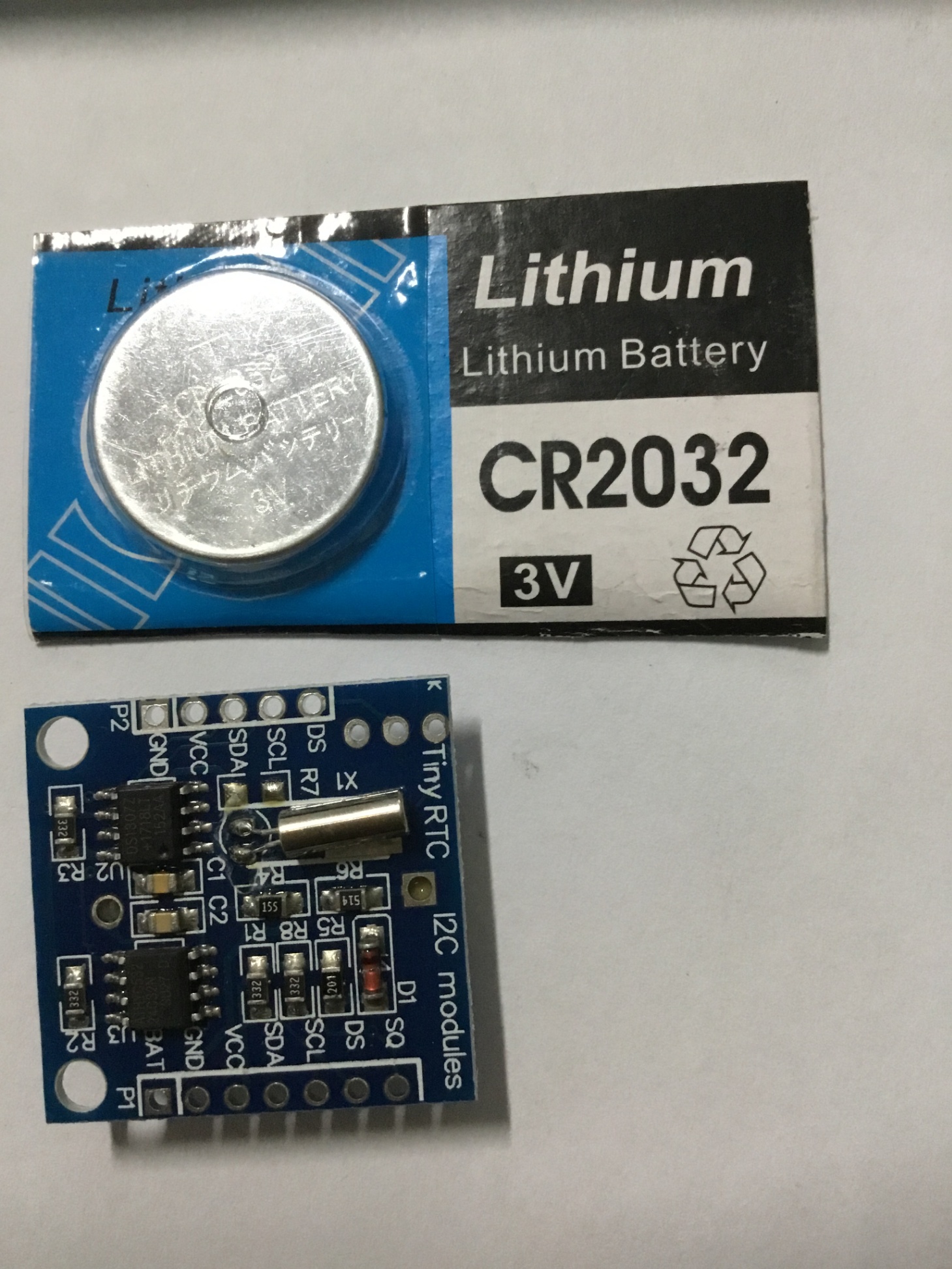

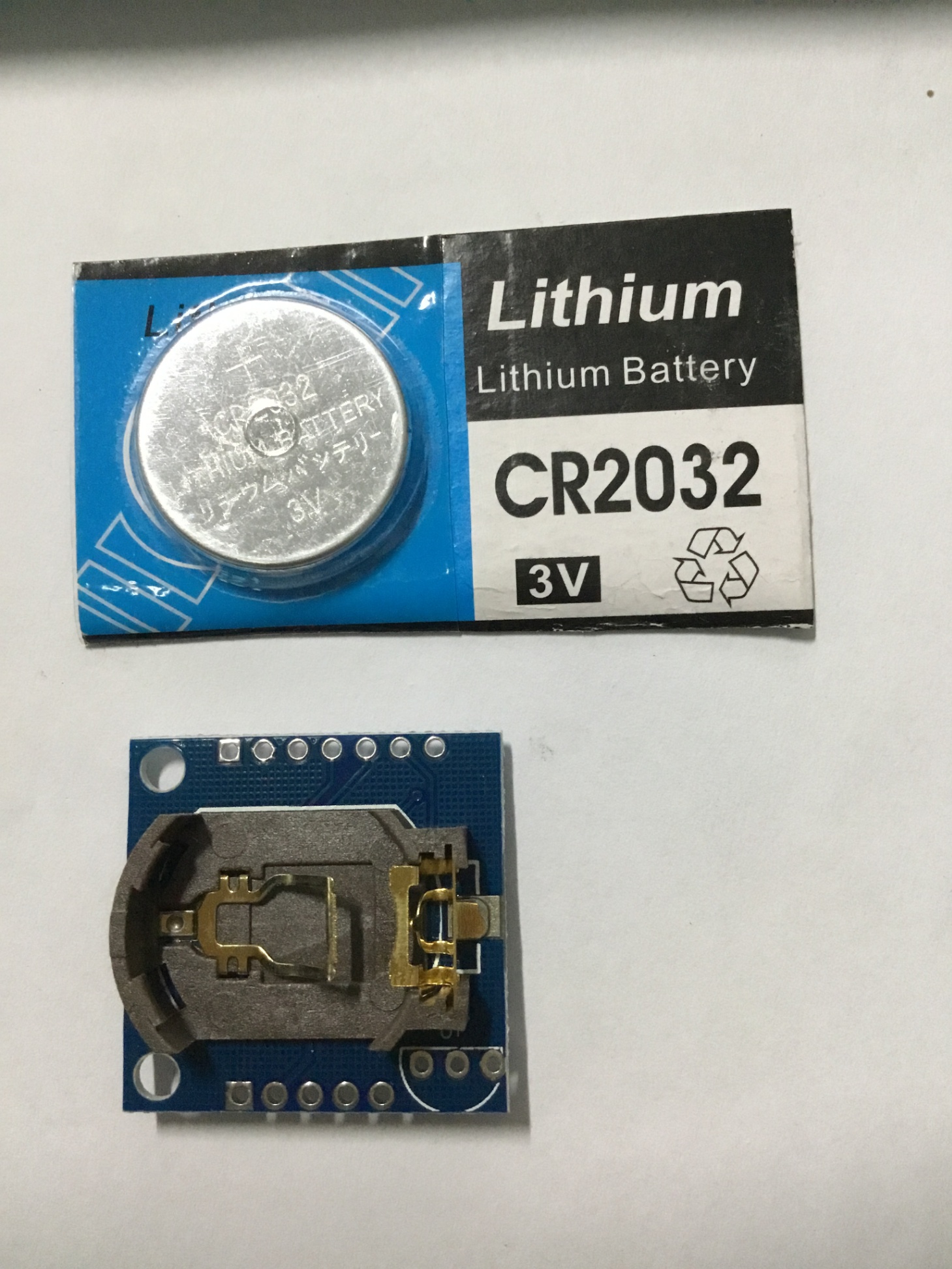

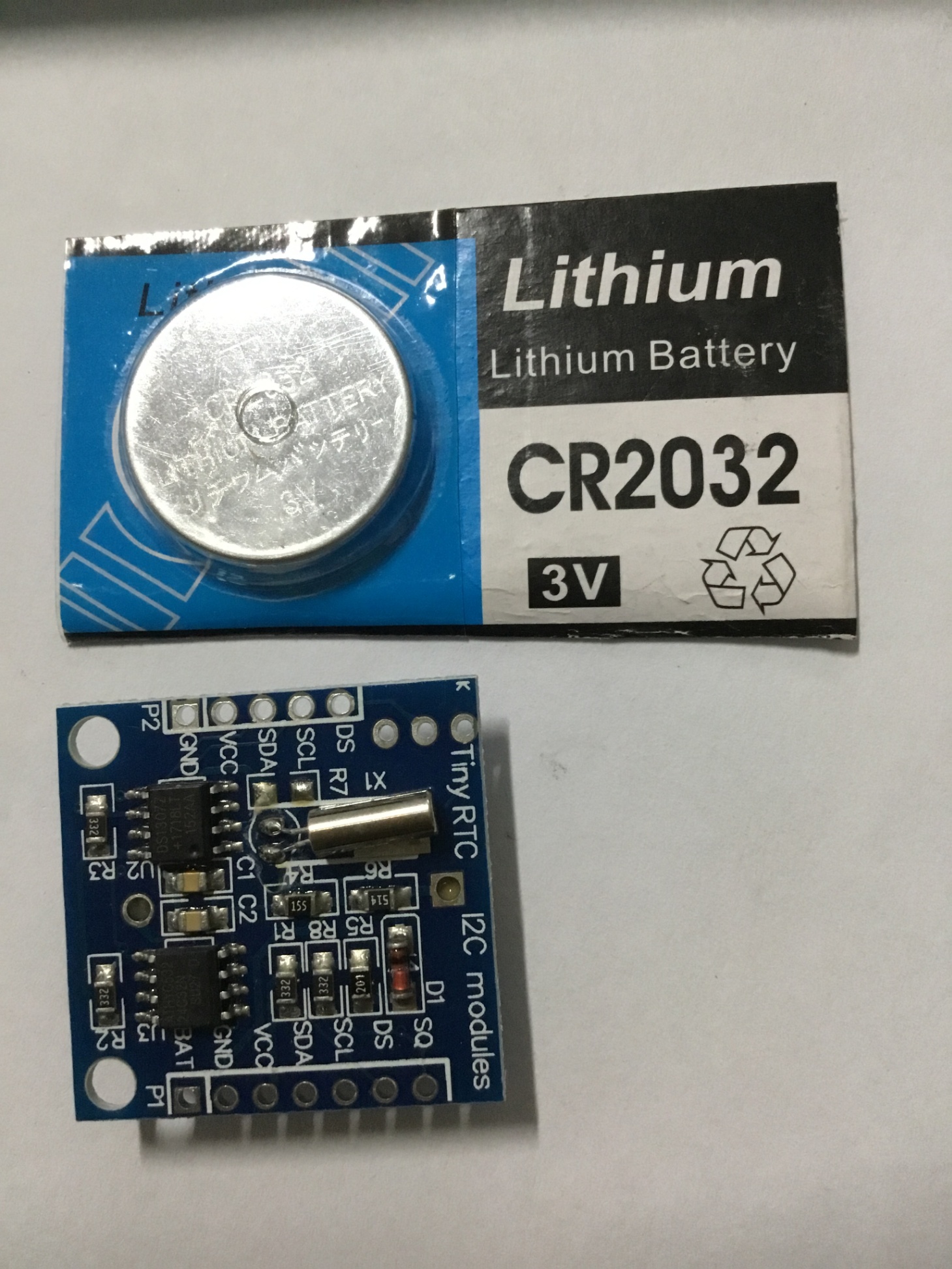

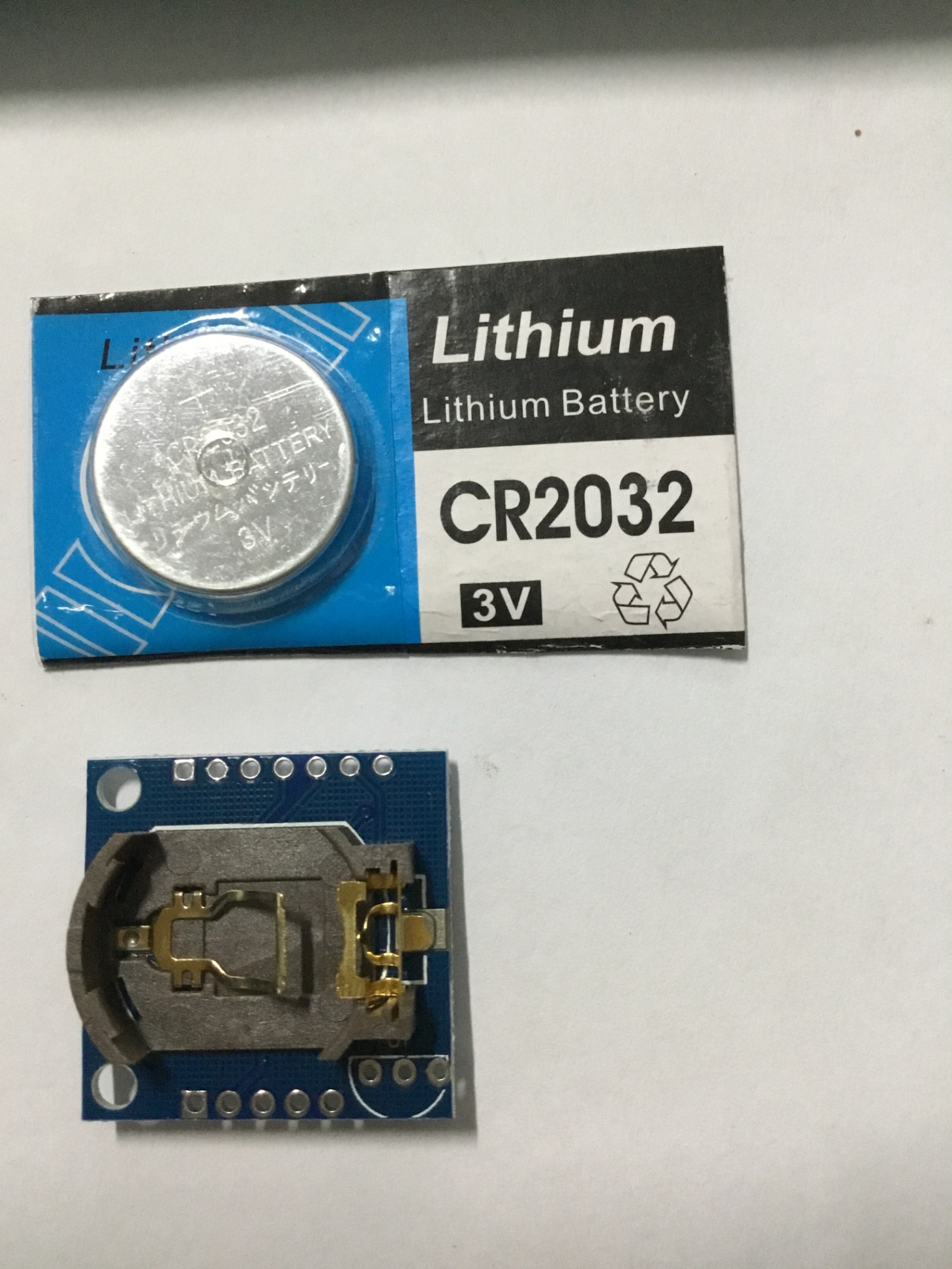

Module Thời Gian Thực RTC DS1307 có kèm pin - 4902662 _{Yêu thích}

Thông Số Kĩ Thuật

• DS1307 I2C thời gian thực Sử dụng Chip đồng hồ (RTC)


• 24C32 32K I2C bộ nhớ EEPROM


• Khi sạc đầy, Module có thể cung cấp các DS1307 trong thời gian 1 năm


• Thiết kế nhỏ gọn, 27mm * 28mm * 8.4mm


• Chuẩn giao tiếp: I2C

 4. Sơ đồ nguyên lí

• Về IC DS1307 ( IC real time )


  • Đây là IC thời gian thực (RTC – real time clock ), chức năng như tên gọi là mô phỏng thời gian thực tế mà
    chúng ta đang dùng.

  • DS1307 có 7 thanh ghi 8bit chứa thời gian là : giây , phút , giờ , thứ , ngày , tháng , năm.

  • DS1307 còn có 1 thanh ghi điều khiển ngõ ra phụ và 56 thanh ghi trống có thể dùng làm RAM.

  • DS1307 đọc / ghi thông qua giao tiếp chuẩn I2C.

  • Hình ảnh + thứ tự chân:






  • Chân X1 , X2 kết nối với thạch anh 32 768 KHz làm nguồn tạo dao động cho IC.

  • Vbat nối với nguồn ngoài 3V để nuôi IC.

  • GND là chân Mass chung cho cả nguồn ngoài 3V và Vcc.

  • Vcc là nguồn cho giao tiếp I2C, thường là 5V và dùng chung với VĐK.
    ( chú ý: nếu Vcc k đc cấp mà Vbat đc cấp thì DS1307 vẫn hoạt động nhưng k có khả năng đọc / ghi.

  • SQW / OUT : ngõ phụ tạo xung vuông , tần số của xung đc tạo ra có thể lập trình đc ( chức năng chân này
    k0 liên quan đến chức năng của DS1307 là đồng hồ thời gian thực , nên ta bỏ qua ).

  • 2 chân SCL và SDA là chân của giao tiếp I2C.
    • DataSheet:

• Về IC 24C32

  • DataSheet:

  • Đây là IC EEPROM có dùng để lưu code , có khả năng nạp/ xóa , giao tiếp theo chuẩn I2C

• Về Module thời gian thực
