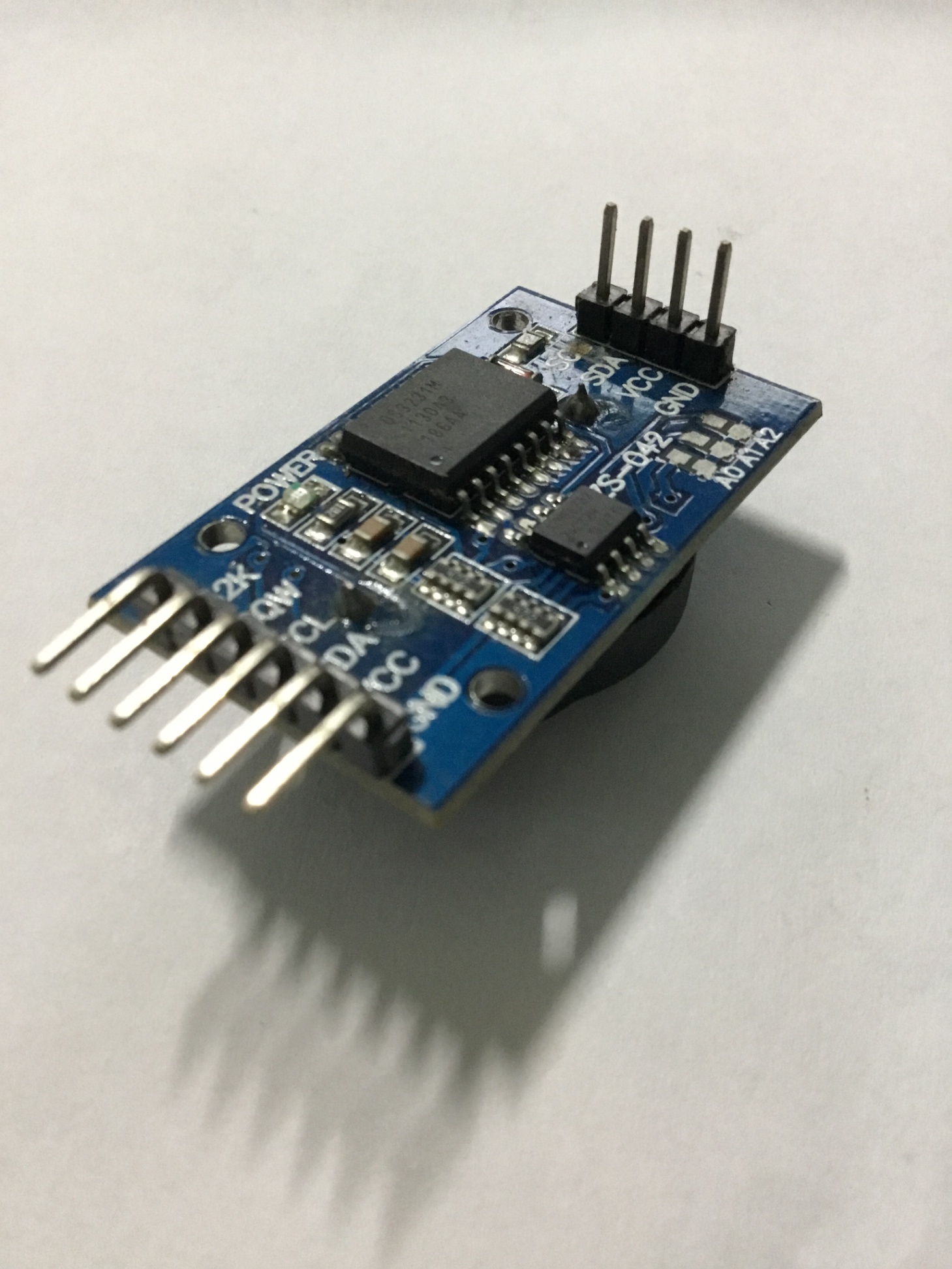

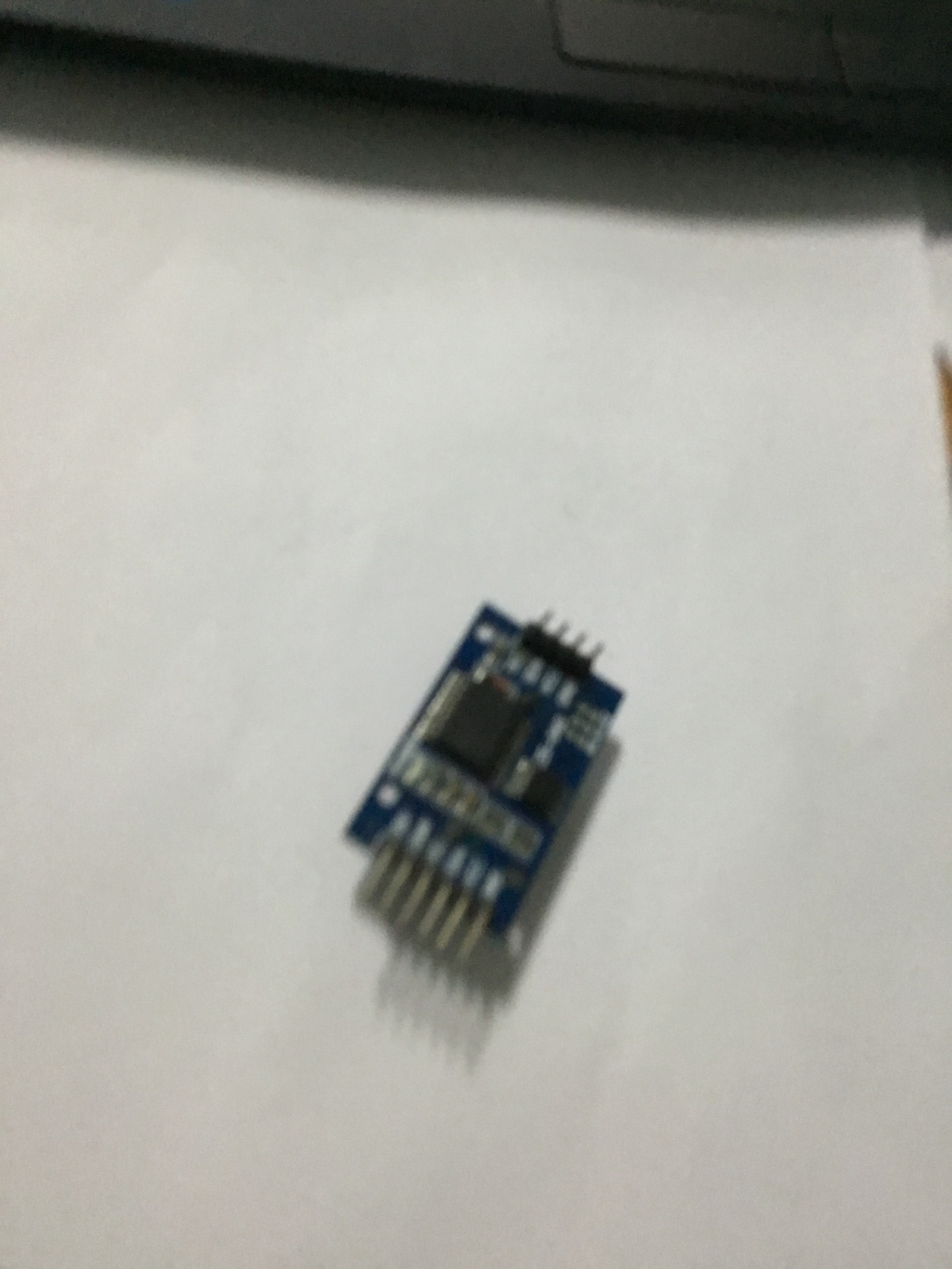

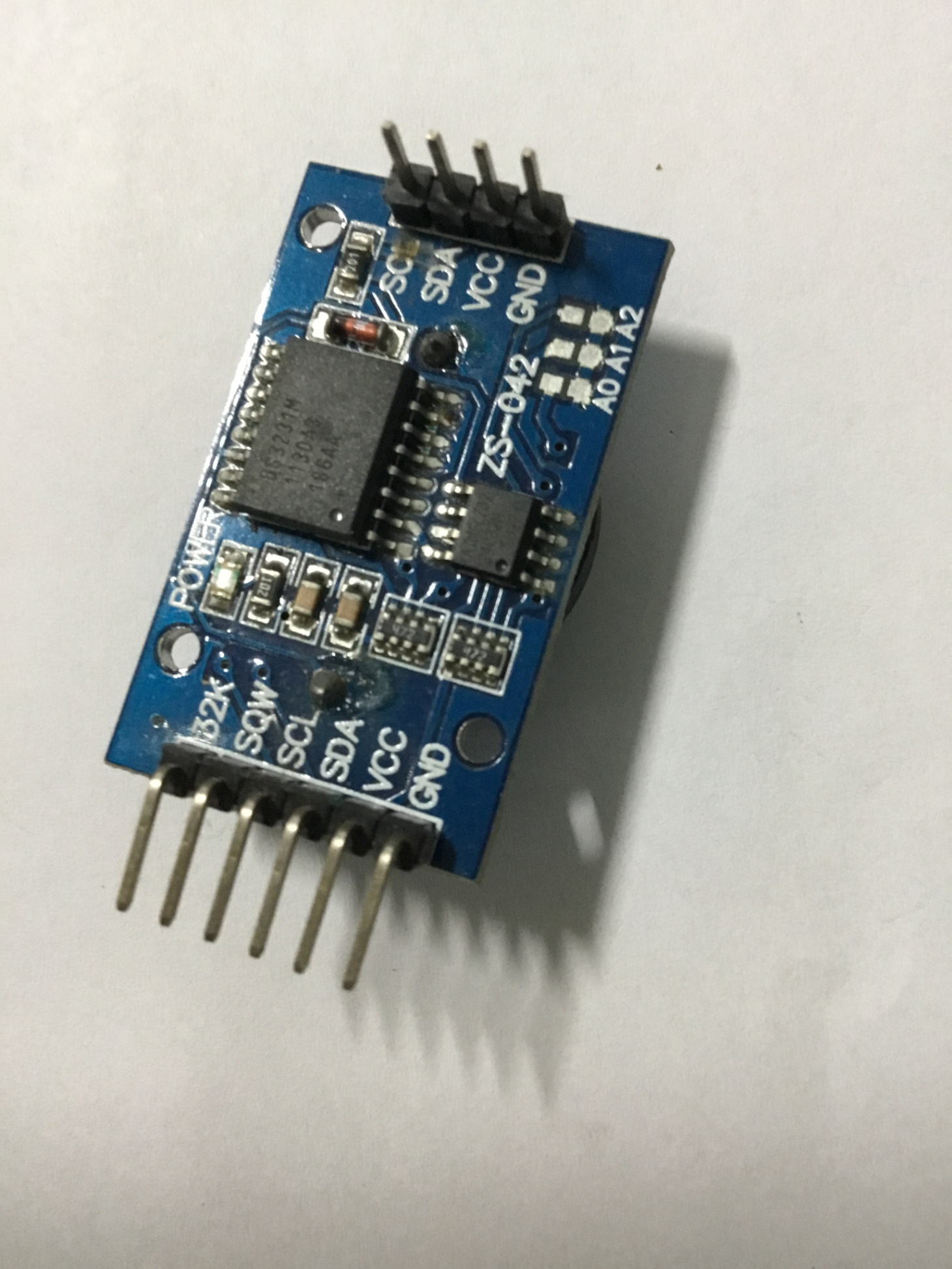

DS3231 AT24C32 IIC MODULE (RTC)


DS3231 AT24C32 IIC module precision clock module (RTC)

DS3231 là vi mạch đồng hồ thời gian thực (RTC) cực kỳ chính xác giao tiếp I2C bằng việc tích hợp bộ giao động tinh thể bù trừ theo nhiệt độ (TCXO). DS3231 có khả năng thích nghi ở dãy nhiệt độ trong công nghiệp và thương mại. Ngoài ra nó cũng tích hợp một cảm biến nhiệt độ bên trong tạo thuận tiện trong các ứng dụng thực tế

• kích thước: 38x22x14mm

• trọng lượng: 8g
• điện áp hoạt động: 3.3V - 5.5V
• chip đồng hồ: DS3231.
• hoạt động chính xác trong dãy nhiệt độ 0-40 ℃ (chính xác 2ppm)
• hai bộ alarm Time-of-Day
• ngỏ ra sóng vuông (square-wave) lập trình được
• duy trì thông tin giờ, phút, giây, thứ, ngày, tháng, năm / bù trừ năm nhuần đến năm 2100
• tích hợp kèm bộ cảm biến nhiệt độ bên trong với cấp chính xác ± 3 ℃
• chip nhớ AT24C32 (dung lượng 32K)
• giao tiếp I2C tốc độ 400kHz (ở điện áp làm việc 5V)
• có thể xếp chồng (cascaded) với các thiết bị I2C khác vì địa chỉ I2C của AT24C32 có thể thay đổi được bằng . cách ngắn mạch các chân A0/A1/A2, địa chỉ mặc định 0x57

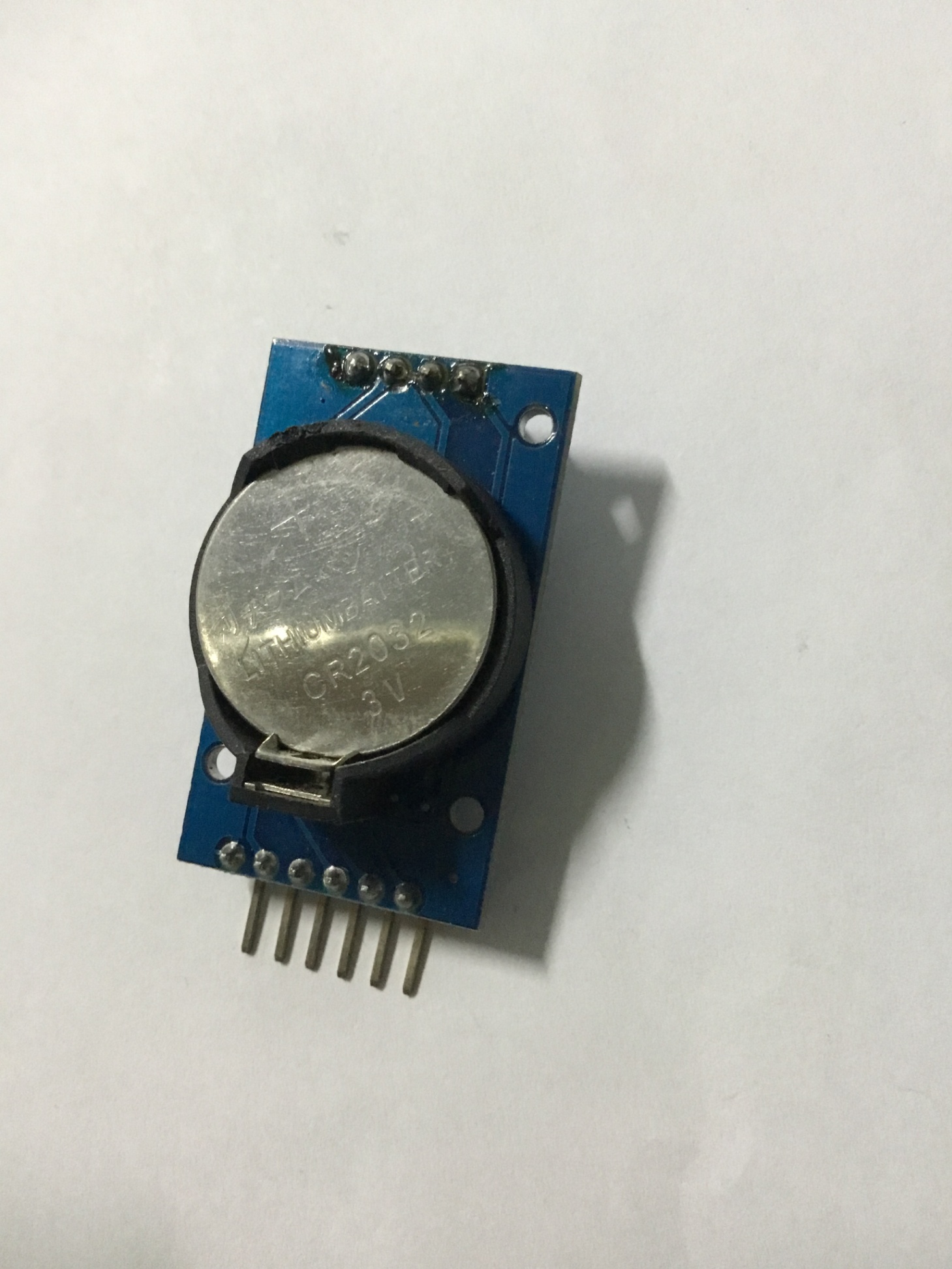

• module được thiết kế với pin dự phòng CR2032 giúp duy trì thông tin thời gian khi nguồn chính bị gián đoạn

*** một ví dụ sử dụng dùng với Arduino:

• SCL → A5
• SDA → A4
• VCC → 5V
• GND → GND
